Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: GCYFT4-288G657A1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Cavo saltato A-D (ZN) 2Y NanoUNIT Mikrokabel dell'aria riempito gel sciolto della metropolitana 288 |
Numero di fibre: |
Fibra 288 |
Tipo della fibra: |
G657A1 |
Diametro (±0.3mm): |
9.4mm |
Peso del cavo: |
75kg/km |
Colore del rivestimento: |
Arancia |
Applicazione: |
FTTX |
Distanza di salto: |
1800m |
Nome di prodotto: |
Cavo saltato A-D (ZN) 2Y NanoUNIT Mikrokabel dell'aria riempito gel sciolto della metropolitana 288 |
Numero di fibre: |
Fibra 288 |
Tipo della fibra: |
G657A1 |
Diametro (±0.3mm): |
9.4mm |
Peso del cavo: |
75kg/km |
Colore del rivestimento: |
Arancia |
Applicazione: |
FTTX |
Distanza di salto: |
1800m |
Il gel sciolto della metropolitana 288 G657A1 ha riempito cavo saltato il A-D (ZN) 2Y NanoUNIT Mikrokabel dell'aria il micro
Descrizione
Le caratteristiche di Huiyuan ventilano la fibra saltata
Può usare l'azoto compresso o l'aria compressa.
Può produrre fra 0-200 PSI di pressione facendo uso del regolatore di pressione.
I pacchi di fibra possono essere scoppiati a 150 piedi al minuto.
Il tasso del flusso d'aria tramite i controlli motori la velocità.
Consista di tre sezioni principali: il supporto di profitto che tiene le bobine i pacchi di fibra, una testa di salto che dirige i pacchi di fibra e un regolatore di pressione collegato alla fonte di aria.
Caratteristica tecnica
| P/N | MICRO-288 | |
| Tenore di fibre | 288 | |
| Conteggio sciolto del tubo | 9+15 | |
| Conteggio del riempitore | 0 | |
| Fibra per tubo | 12 | |
| Diametro nominale | 9.4±0.2mm | |
| Raggio di piegamento minimo - elettricità statica | diametro 12*cable | |
| Minuti raggio di piegamento - dinamica | diametro 20*cable | |
| Attenuazione della fibra del cavo (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Stoccaggio -40 a 70℃, installazione -10 a +40℃, operazione -40 a +70℃ | |
| Vita del cavo | 30 anni | |
Specificazione della fibra
| Caratteristiche | Valori | ||
| Caratteristiche ottiche | |||
| Diametro di campo di modo | a 1310nm | 8.6±0.6µm | |
| a 1550nm | 9.8±0.8mm | ||
| Coefficiente di attenuazione | a 1310nm | ≤0.40dB/km | |
| a 1550nm | ≤0.30dB/km | ||
| Lunghezza d'onda zero della dispersione (λ0) | 1300nm a 1324nm | ||
| Pendio zero massimo della dispersione (S0max) | ≤0.092ps/(nm2·chilometro) | ||
| Lunghezza d'onda di taglio (λcc) | ≤1260nm | ||
| Efficace indice di rifrazione del gruppo (Neff) | a 1310nm | 1,466 | |
| a 1550nm | 1,467 | ||
| Caratteristica geometrica | |||
| Diametro del rivestimento | 125.0±1.0µm | ||
| Non circolarità del rivestimento | ≤1.0% | ||
| Diametro ricoprente | 245.0±10.0µm | ||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0µm | ||
| Non circolarità ricoprente | ≤6.0% | ||
| errore di concentricità del Centro-rivestimento | ≤0.8µm | ||

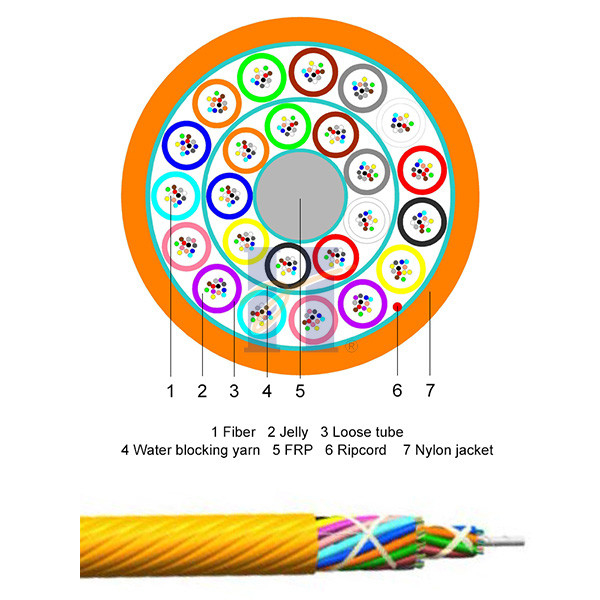

Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra
| Fibra No.1 = blu |
| Fibra No.2 = arancia |
| Fibra No.3 = verde |
| Fibra No.4 = Brown |
| Fibra No.5 = grigio |
| Fibra No.6 = bianco |
| Fibra No.7 = rosso |
| Fibra No.8 = il nero |
| Fibra No.9 = giallo |
| Fibra No.10 = viola |
| Fibra No.11 = rosa |
| Fibra No.12 = acqua |
Colore sciolto del tubo
| Tubo sciolto No.1 = blu | Tubo sciolto No.13 = blu |
| Tubo sciolto No.2 = arancia | Tubo sciolto No.14 = arancia |
| Tubo sciolto No.3 = verde | Tubo sciolto No.15 = verde |
| Tubo sciolto No.4 = Brown | Tubo sciolto No.16 = Brown |
| Tubo sciolto No.5 = grigio | Tubo sciolto No.17 = grigio |
| Tubo sciolto No.6 = bianco | Tubo sciolto No.18 = bianco |
| Tubo sciolto No.7 = rosso | Tubo sciolto No.19 = rosso |
| Tubo sciolto No.8 = il nero | Tubo sciolto No.20 = il nero |
| Tubo sciolto No.9 = giallo | Tubo sciolto No.21 = giallo |
| Tubo sciolto No.10 = viola | Tubo sciolto No.22 = viola |
| Tubo sciolto No.11 = rosa | Tubo sciolto No.23 = rosa |
| Tubo sciolto No.12 = acqua | Tubo sciolto No.24 = acqua |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester G657A1 [no.] di HYOC GCYFT4 288 del tamburo] [Mese anno]
Informazioni di ordine
| Numero delle fibre | Classe della fibra | Nome di parte |
| 288 | G657A1 | PA 9.4MM DI GCYFT4 24X12F G657A1 |
| 288 | G652D | PA 9.4MM DI GCYFT4 24X12F G652D |
| 288 | OM1 | PA 9.4MM DI GCYFT4 24X12F OM1 |
| 288 | OM2 | PA 9.4MM DI GCYFT4 24X12F OM2 |
| 288 | OM3 | PA 9.4MM DI GCYFT4 24X12F OM3 |
| 288 | OM4 | PA 9.4MM DI GCYFT4 24X12F OM4 |
