Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: GYCFT4-192G652D
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Rivestimento del micro cavo saltato dell'aria del cavo Aero-soffiato Microduct di 192 G652D singolo |
Numero di fibre: |
192F |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
7.8mm±0.2mm |
Rivestimento esterno: |
PA12 |
Applicazione: |
Aria fornita |
Dimensione di Microduct: |
14.00/12.00mm |
Distanza di salto: |
1800 metri |
Nome di prodotto: |
Rivestimento del micro cavo saltato dell'aria del cavo Aero-soffiato Microduct di 192 G652D singolo |
Numero di fibre: |
192F |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
7.8mm±0.2mm |
Rivestimento esterno: |
PA12 |
Applicazione: |
Aria fornita |
Dimensione di Microduct: |
14.00/12.00mm |
Distanza di salto: |
1800 metri |
Rivestimento del micro cavo saltato dell'aria del cavo Aero-soffiato Microduct di 192 G652D singolo nessuno Kabel corazzato
Descrizione
La serie saltata del cavo dell'aria di Huiyuan è ideale per installazione aero-soffiata nei microducts, costruito e provato a marche attuali del microduct. La gamma di ODs da 5.3mm nel caso meno del numero di fibre di 72 a 9.4mm nel caso del numero di fibre 288. Il GCYFT4-192, il singolo modo, 9/125, G.652.D è fabbricato con GR-20 ha certificato il vetro. Disponibile nei numeri di fibre da 12 a 288, il cavo è venduto in una bobina di 14.000 a 20,000feet. Il cavo è destinato e fabbricato per viaggiare almeno 5.000 piedi all'interno dei microducts nella maggior parte dei casi.
Caratteristica tecnica
| P/N | GCYF4-192 | |
| Tenore di fibre | 192 | |
| Conteggio sciolto del tubo | 6+10 | |
| Conteggio del riempitore | 0+2 | |
| Fibra per tubo | 12 | |
| Metodo di didascalia dell'acqua | Rivestimento del PE o di FRP | Acqua che blocca filato |
| Il centro del cavo | Acqua che blocca il Kevlar | |
| Spessore del rivestimento di nylon | Termine nominale: 0.45mm, media: 0.40mm, minimo: 0.35mm | |
| Diametro nominale | 7.8±0.2 millimetro | |
| Peso | 55 kg/km | |
| Resistenza alla trazione di massimo | 500N | |
| Max. Crushing Resistance | 800N/100mm | |
Specificazione della fibra
| Caratteristiche | Valori specificati | Unità |
| Diametro di campo di modo | 9.2±0.4 | µm |
| ± 10,4 0,6 | millimetro | |
| Coefficiente di attenuazione | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Lunghezza d'onda zero della dispersione (λ0) | 1300 - 1324 | nanometro |
| Pendio zero massimo della dispersione (S0max) | ≤0.092 | ps/(nm2·chilometro) |
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro |
| Coefficiente di dispersione | ≤3.5 | ps/(nanometro·chilometro) |
| ≤18 | ps/(nanometro·chilometro) | |
| Efficace indice di rifrazione del gruppo (Neff) | 1,466 | - |
| 1,467 | - | |
| Arricciatura | ≥4 | m. |
| Tensione di prova | ≥0.69 | GPa |
| Forza ricoprente della striscia | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Macro perdita di piegamento | ≤0.05 | dB |
| ≤0.05 | dB |

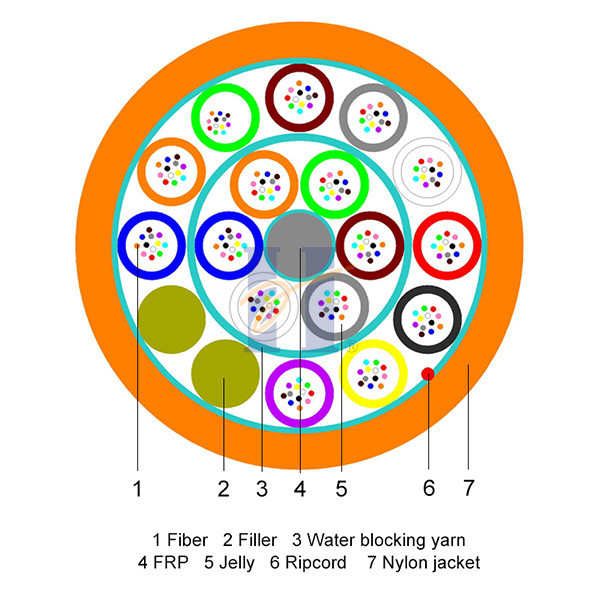

Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra
| Fibra No.1: Rosso |
| Fibra No.2: Verde |
| Fibra No.3: Blu |
| Fibra No.4: Giallo |
| Fibra No.5: Bianco |
| Fibra No.6: Grigio |
| Fibra No.7: Brown |
| Fibra No.8: Viola |
| Fibra No.9: Acqua |
| Fibra No.10: Nero |
| Fibra No.11: Arancia |
| Fibra No.12: Rosa |
Colore sciolto del tubo
| Tubo sciolto No.1: Rosso | Tubo sciolto No.13: Rosso |
| Tubo sciolto No.2: Verde | Tubo sciolto No.14: Verde |
| Tubo sciolto No.3: Blu | Tubo sciolto No.15: Blu |
| Tubo sciolto No.4: Giallo | Tubo sciolto No.16: Giallo |
| Tubo sciolto No.5: Bianco | |
| Tubo sciolto No.6: Grigio | |
| Tubo sciolto No.7: Brown | |
| Tubo sciolto No.8: Viola | |
| Tubo sciolto No.9: Acqua | |
| Tubo sciolto No.10: Nero | |
| Tubo sciolto No.11: Arancia | |
| Tubo sciolto No.12: Rosa |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HYOC GYCF4 192 G652D [no. del tamburo] [Mese anno]
Dettagli d'imballaggio
| Tenore di fibre | Lunghezza del tamburo (m) | Dimensione del tamburo Φ×W (millimetro) | Dimensione d'imballaggio L*W*H (millimetro) | Peso lordo (chilogrammo) |
| 192 fibre | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Prestazione del meccanico
| Oggetto | Metodo di collaudo | Risultati della prova | Valore specificato |
| Prestazione di tensione | IEC 60794-1-21-E1 | A breve termine: Termine<0> di ΔaLong: DB Δa≤0.03 | A breve termine: vedi l'indice tecnico Lungo termine = 0,5 a breve termine |
| Schiacciamento | IEC 60794-1-21-E3 | A breve termine: Termine<0> di ΔaLong: DB Δa≤0.03; La guaina esterna non ha crepa visibile. | A breve termine schiacciando forza = 800 N Lungo termine schiacciando forza = 400 N |
| Piegamento ripetuto | IEC 60794-1-21-E6 | Dopo la prova, dB Δa≤0.03; La guaina esterna non ha crepa visibile. | Diametro di R=20*cable Carico di piegamento = 50N Periodi di piegamento = 30 |
| Torsione | IEC 60794-1-21-E7 | Dopo la prova, dB Δa≤0.03; La guaina esterna non ha crepa visibile. | Angolo di torsione = ±180º Carico di torsione = 50N Tempi =10 di torsione |
| Curvatura di cavo | IEC 60794-1-21-E11A | Dopo la prova, la fibra ottica non può essere rotta; La guaina esterna non ha crepa visibile. | Diametro di R=20*cable 10 giri Tempi di cicli = 5 |
| Tutta la prova ottica è continuato a 1550 nanometro | |||
