Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: GCYFT4-192G657A1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Cavo saltato di salto GCYF4-192 Kabel dell'aria della micro aria del cavo a fibre ottiche 192 G657A1 |
Numero di fibre: |
Fibra 192 |
Tipo della fibra: |
G657A1 |
Diametro (±0.3mm): |
7.8mm |
Peso del cavo: |
52kg/km |
Colore del rivestimento: |
Arancia |
Applicazione: |
FTTH |
Distanza di salto: |
1500m |
Nome di prodotto: |
Cavo saltato di salto GCYF4-192 Kabel dell'aria della micro aria del cavo a fibre ottiche 192 G657A1 |
Numero di fibre: |
Fibra 192 |
Tipo della fibra: |
G657A1 |
Diametro (±0.3mm): |
7.8mm |
Peso del cavo: |
52kg/km |
Colore del rivestimento: |
Arancia |
Applicazione: |
FTTH |
Distanza di salto: |
1500m |
Cavo saltato di salto GCYF4-192 Kabel dell'aria della micro aria del cavo a fibre ottiche 192 G657A1 micro
Descrizione
Di progettazione ripiena di gel del tutto dielettrico del micro cavo saltato dell'aria con un piccolo diametro esterno, lo rende ideale per le applicazioni del microduct, abbassando il costo di spiegamento, permettendo l'uso del metodo saltato della fibra dell'aria per installazione. Progettato per i microducts con un diametro interno che varia da 8 millimetri a 16 millimetri, secondo il numero di fibre.
I tubi sciolti sono fatti di PBT che forniscono le grandi proprietà meccaniche in una vasta gamma di circostanze e sono riempiti di gel di didascalia dell'acqua.
Caratteristica tecnica
| P/N | MICRO-192 | |
| Tenore di fibre | 192 | |
| Conteggio sciolto del tubo | 6+10 | |
| Conteggio del riempitore | 0+2 | |
| Fibra per tubo | 12 | |
| Diametro nominale | 7.8±0.2 millimetro | |
| Peso | 55 kg/km | |
| Raggio di piegamento minimo - elettricità statica | diametro 12*cable | |
| Minuti raggio di piegamento - dinamica | diametro 20*cable | |
| Attenuazione della fibra del cavo (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Stoccaggio -40 a 70℃, installazione -10 a +40℃, operazione -40 a +70℃ | |
| Vita del cavo | 30 anni | |
Specificazione della fibra
| Caratteristiche | Valori |
| Caratteristiche ottiche | |
| Diametro di campo di modo | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Coefficiente di attenuazione | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Lunghezza d'onda zero della dispersione (λ0) | 1300nm a 1324nm |
| Pendio zero massimo della dispersione (S0max) | ≤0.092ps/(nm2·chilometro) |
| Lunghezza d'onda di taglio (λcc) | ≤1260nm |
| Efficace indice di rifrazione del gruppo (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Caratteristica meccanica | |
| Arricciatura | ≥4m |
| Tensione di prova | ≥0.69GPa |
| Forza ricoprente della striscia | valore medio 1.0-5.0N |
| valore di picco 1.3-8.9N | |
| Macro perdita di piegamento | ≤0.75dB @1550nm, Ф20mm, cerchi 1 |
| ≤1.5dB @1625nm, Ф20mm, cerchi 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 cerchi | |
| ≤1.0dB @1625nm, Ф30mm, 10 cerchi | |

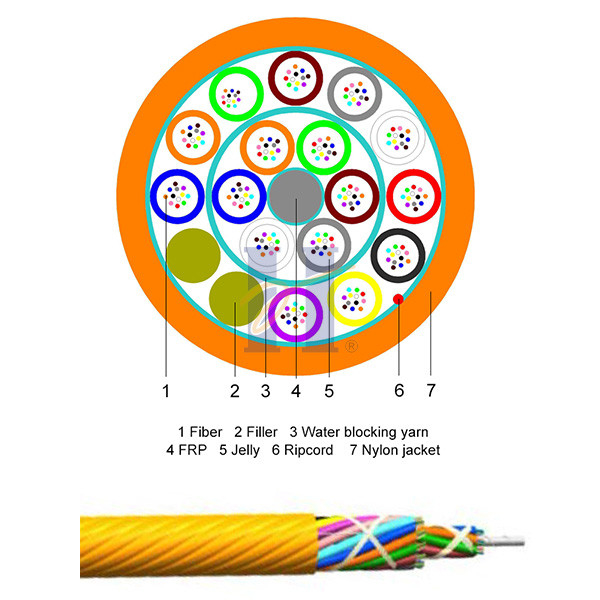

Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra
| Fibra #1: Rosso |
| Fibra #2: Verde |
| Fibra #3: Blu |
| Fibra #4: Giallo |
| Fibra #5: Bianco |
| Fibra #6: Grigio |
| Fibra #7: Brown |
| Fibra #8: Viola |
| Fibra #9: Acqua |
| Fibra #10: Nero |
| Fibra #11: Arancia |
| Fibra #12: Rosa |
Colore sciolto del tubo
| Tubo sciolto #1: Rosso | Tubo sciolto #9: Acqua |
| Tubo sciolto #2: Verde | Tubo sciolto #10: Nero |
| Tubo sciolto #3: Blu | Tubo sciolto #11: Arancia |
| Tubo sciolto #4: Giallo | Tubo sciolto #12: Rosa |
| Tubo sciolto #5: Bianco | Tubo sciolto #13: Rosso |
| Tubo sciolto #6: Grigio | Tubo sciolto #14: Verde |
| Tubo sciolto #7: Brown | Tubo sciolto #15: Blu |
| Tubo sciolto #8: Viola | Tubo sciolto #16: Giallo |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester G657A1 [no.] di HYOC GCYFT4 192 del tamburo] [Mese anno]
Informazioni di ordine
| Numero di fibre | Classe della fibra | P/N |
| 192 | G657A1 | MICRO PA 7.8MM DI 16X12F G657A1 |
| 192 | G652D | MICRO PA 7.8MM DI 16X12F G652D |
| 192 | OM1 | MICRO PA 7.8MM DI 16X12F OM1 |
| 192 | OM2 | MICRO PA 7.8MM DI 16X12F OM2 |
| 192 | OM3 | MICRO PA 7.8MM DI 16X12F OM3 |
| 192 | OM4 | MICRO PA 7.8MM DI 16X12F OM4 |
