Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: GCYFT4-48G652D
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
strato di 48F G652D che incaglia il cavo a fibre ottiche d'installazione all'aperto del micro cavo s |
Numero di fibre: |
48Fibre |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
5.3MM |
Guaina esterna: |
Poliammide |
Applicazione: |
FTTX |
Installazione: |
Salto di Microduct |
Distanza saltata: |
1500m |
Nome di prodotto: |
strato di 48F G652D che incaglia il cavo a fibre ottiche d'installazione all'aperto del micro cavo s |
Numero di fibre: |
48Fibre |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
5.3MM |
Guaina esterna: |
Poliammide |
Applicazione: |
FTTX |
Installazione: |
Salto di Microduct |
Distanza saltata: |
1500m |
strato di 48F G652D che incaglia il cavo a fibre ottiche d'installazione all'aperto del micro cavo saltato dell'aria
Descrizione
La famiglia di Huiyuan di micro cavi a fibra ottica redditizi è progettata per le installazioni ventila soffiato nei microducts. La tecnologia di Microduct fornisce ad un modo redditizio e adatto a mestiere migliorare la vostra rete, che può svilupparsi a richiesta spiegando la fibra come stata necessaria. Questa tecnologia è inoltre comune nelle aree congestionate, quali le applicazioni della metropolitana, dove lo spazio della condotta è molto limitato. Queste progettazioni cavo sono compatte e leggere e contengono l'alta densità della fibra per massimizzare il numero di fibre disponibile di piccolo diametro del cavo.
La progettazione sciolta incagliata del tubo è disponibile nei conteggi fino a 288 con i diametri esterni che variano 5.3mm - 9.4mm. Il cavo sciolto incagliato del tubo consente l'accesso facile e intermedio.
Caratteristica tecnica:
| P/N | MICRO-48 | |
| Tenore di fibre | 48 | |
| Conteggio sciolto del tubo | 4 | |
| Conteggio del riempitore | 2 | |
| Fibra per tubo | 12 | |
| Diametro nominale | 5.3±0.1 millimetro | |
| Peso | 27 kg/km | |
| Minuti raggio di piegamento - elettricità statica | diametro 12*cable | |
| Minuti raggio di piegamento - dinamica | diametro 20*cable | |
| Attenuazione della fibra del cavo | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Stoccaggio -40 a 70℃, installazione -10 a +40℃, operazione -40 a +70℃ | |
| Vita del cavo | 30 anni | |
Specificazione della fibra:
| Caratteristiche | Valori specificati | |
| Diametro di campo di modo | a 1310nm | 9.2±0.4µm |
| a 1550nm | ± 10,4 0.6mm | |
| Coefficiente di attenuazione | a 1310nm | ≤0.40dB/km |
| a 1550nm | ≤0.30dB/km | |
| Diametro del rivestimento | 125.0±1.0µm | |
| Non circolarità del rivestimento | ≤1.0% | |
| Diametro ricoprente | 245.0±10.0µm | |
| errore di concentricità del Rivestimento-rivestimento | ≤12.0µm | |
| Non circolarità ricoprente | ≤6.0% | |
| errore di concentricità del Centro-rivestimento | ≤0.8µm | |
| Arricciatura | ≥4m | |
| Tensione di prova | ≥0.69GPa | |

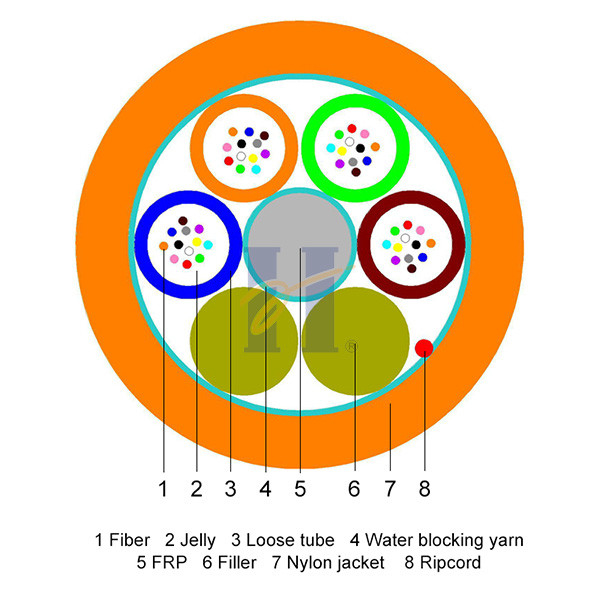

Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra
| Fibra No.1: Rosso |
| Fibra No.2: Verde |
| Fibra No.3: Blu |
| Fibra No.4: Giallo |
| Fibra No.5: Bianco |
| Fibra No.6: Grigio |
| Fibra No.7: Brown |
| Fibra No.8: Viola |
| Fibra No.9: Acqua |
| Fibra No.10: Nero |
| Fibra No.11: Arancia |
| Fibra No.12: Rosa |
Colore sciolto del tubo
| Tubo sciolto No.1: Rosso |
| Tubo sciolto No.2: Verde |
| Tubo sciolto No.3: Blu |
| Tubo sciolto No.4: Giallo |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HYOC GCYFT4 48 G652D [no. del tamburo] [Mese anno]
Dettagli d'imballaggio
| Tenore di fibre | Lunghezza del tamburo | Dimensione del tamburo | Dimensione d'imballaggio | Peso lordo |
| (m) | Φ×W (millimetro) | ×H di L×W (millimetro) | (chilogrammo) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
