Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: GYCFT4-288G652D
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Strato sciolto della metropolitana di 288 G652D che incaglia cavo saltato GCYFT4-288 Mikrokabel dell |
Numero di fibre: |
288F |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
9.4mm±0.2mm |
Guaina esterna: |
PA12 |
Resistenza alla trazione: |
1000N |
Dimensione di Microduct: |
14/12mm |
Distanza di salto: |
1500m |
Nome di prodotto: |
Strato sciolto della metropolitana di 288 G652D che incaglia cavo saltato GCYFT4-288 Mikrokabel dell |
Numero di fibre: |
288F |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
9.4mm±0.2mm |
Guaina esterna: |
PA12 |
Resistenza alla trazione: |
1000N |
Dimensione di Microduct: |
14/12mm |
Distanza di salto: |
1500m |
Strato sciolto della metropolitana di 288 G652D che incaglia cavo saltato GCYFT4-288 Mikrokabel dell'aria il micro
Descrizione
Facendo uso di Huiyuan la tecnologia Aero-soffiata della fibra, offriamo un'installazione di risparmio di costi e flessibile dei cavi a fibre ottiche. I nostri servizi a fibra ottica aero-soffiati aumentano la vostra competitività ed è molto compatibile con la maggior parte delle progettazioni dell'infrastruttura di rete. Con questa attrezzatura, possiamo installare il conteggio esatto del cavo a fibre ottiche esatto in un più piccolo numero dei giorni. Quindi, manodopera inutile di risparmio mentre consegnando le soluzioni di cablaggio altamente evolutive.
Caratteristica tecnica
| P/N | GCYF4-288 | |
| Tenore di fibre | 288 | |
| Conteggio sciolto del tubo | 9+15 | |
| Conteggio del riempitore | 0 | |
| Fibra per tubo | 12 | |
| Metodo di didascalia dell'acqua | Rivestimento del PE o di FRP | Acqua che blocca filato |
| Il centro del cavo | Acqua che blocca il Kevlar | |
| Spessore del rivestimento di nylon | Termine nominale: 0.45mm, media: 0.40mm, minimo: 0.35mm | |
| Diametro nominale | 9.4±0.2mm | |
| Peso | 78 kg/km | |
| Resistenza alla trazione di massimo | 1000N | |
| Max. Crushing Resistance | 800N/100mm | |
Specificazione della fibra
| Fibra di singolo modo | 9/125um OS2 G.652D |
| Dispersione cromatica | |
| @1285-1330nm ps/(nm.km) | ≤3.5 |
| @1550nm ps/(nm.km) | ≤1.8 |
| Attenuazione - cavo | |
| Massimo @1310nm (dB/km) | 0,35 |
| @1550nm massimo (dB/km) | 0,24 |
| Massimo @1625nm (dB/km) | 0,26 |
| Lunghezza d'onda di taglio del cavo (λcc) (um) | ≤1260 |
| Diametro di campo di modo | |
| @1310nm (um) | 9.2±0.4 |
| @1550nm (um) | 10.4±0.5 |
| Diametro del rivestimento | 125.0±0.7 |
| Non circolarità placcata | ≤1% |
| Diamter ricoprente (um) | 235-245 |
| Il centro/errore placcato di concentricità (um) | ≤0.5 |
| Ricoprire/errore placcato di concentricità (um) | ≤12 |

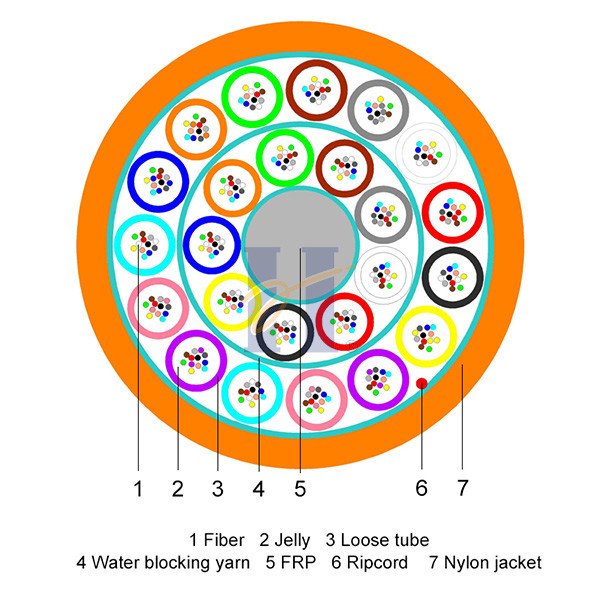

Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Prestazione dell'ambiente
| Oggetto | Metodo di collaudo | Risultati della prova |
| Riciclaggio di temperatura | IEC 60794-1-22-F1 | Attenuazione supplementare permissibile (1550nm) G.652D/G657 Δa≤0.05 dB/km, reversibile di Δa |
| Penetrazione dell'acqua | IEC 60794-1-22-F5B | Colonna di acqua: 1m & 3m cavo, periodo: 24 ore Nessuna perdita dell'acqua attraverso l'estremità aperta di cavo |
| Flusso composto di riempimento | IEC 60794-1-22-E14 | 70℃, periodo: 24 ore Nessun flusso composto dal cavo |
Colore della fibra
| 1 blu |
| Arancia 2 |
| 3 verde |
| 4 Brown |
| 5 grigio |
| 6 bianco |
| 7 rosso |
| 8 nero |
| 9 giallo |
| Viola 10 |
| Rosa 11 |
| 12 acque |
Colore sciolto del tubo
| 1 blu | 13 blu |
| Arancia 2 | Arancia 14 |
| 3 verde | 15 verde |
| 4 Brown | 16 Brown |
| 5 grigio | 17 grigio |
| 6 bianco | 18 bianco |
| 7 rosso | 19 rosso |
| 8 nero | 20 nero |
| 9 giallo | 21 giallo |
| Viola 10 | Viola 22 |
| Rosa 11 | Rosa 23 |
| 12 acque | 24 acque |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HYOC GYCF4 288 G652D [no. del tamburo] [Mese anno]
Dettagli d'imballaggio
| Tenore di fibre | Lunghezza del tamburo (m) |
Dimensione del tamburo Φ×W (millimetro) |
Dimensione d'imballaggio L*W*H (millimetro) |
Peso lordo (chilogrammo) |
| 288 fibre | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
