Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: GYCFT4-216G652D
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
216 G652D soffiati in di cavo d'incaglio ripieno di gel del micro cavo saltato dell'aria del cavo a |
Numero di fibre: |
216F |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
7.8mm±0.2mm |
Guaina esterna: |
Nylon |
Resistenza alla trazione: |
500N |
Dimensione di Microduct: |
14/12mm |
Distanza di salto: |
1500 metri |
Nome di prodotto: |
216 G652D soffiati in di cavo d'incaglio ripieno di gel del micro cavo saltato dell'aria del cavo a |
Numero di fibre: |
216F |
Tipo della fibra: |
G652D |
Diametro (±0.2mm): |
7.8mm±0.2mm |
Guaina esterna: |
Nylon |
Resistenza alla trazione: |
500N |
Dimensione di Microduct: |
14/12mm |
Distanza di salto: |
1500 metri |
216 G652D soffiati in di cavo d'incaglio ripieno di gel del micro cavo saltato dell'aria del cavo a fibre ottiche
Descrizione
Rivestimento del micro PE saltato del cavo dell'aria il singolo con gli additivi fa un resistente, durevole e facile spogliare il cavo, fornente la protezione superiore contro la radiazione UV, il fungo, l'abrasione ed altri fattori ambientali. Il metodo SZ-incagliato per il ripcord sciolto della sabbia una del tubo assicurare un accesso intermedio rapido e facile. Il membro di forza centrale dielettrico non richiede legame o messa a terra. Acqua interna ed esterna che blocca l'acqua della sabbia del filato che blocca il filato del aramid usato come raccoglitore, assicurante protezione contro la penetrazione dell'acqua ed aggiungente resistenza alla trazione.
Caratteristica tecnica
| P/N | MICRO-192 | |
| Tenore di fibre | 192 | |
| Conteggio sciolto del tubo | 6+10 | |
| Conteggio del riempitore | 0+2 | |
| Fibra per tubo | 12 | |
| Diametro nominale | 7.8±0.2 millimetro | |
| Peso | 55 kg/km | |
| Minuti raggio di piegamento - elettricità statica | diametro 12*cable | |
| Minuti raggio di piegamento - dinamica | diametro 20*cable | |
| Attenuazione della fibra del cavo (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Stoccaggio -40 a 70℃, installazione -10 a +40℃, operazione -40 a +70℃ | |
| Vita del cavo | 30 anni | |
Specificazione della fibra
| Caratteristiche | Valori specificati | |
| Diametro di campo di modo | a 1310nm | 9.2±0.4µm |
| a 1550nm | ± 10,4 0.6mm | |
| Coefficiente di attenuazione | a 1310nm | ≤0.40dB/km |
| a 1550nm | ≤0.30dB/km | |
| Lunghezza d'onda zero della dispersione (λ0) | 1300 a 1324nm | |
| Pendio zero massimo della dispersione (S0max) | ≤0.092ps/(nm2·chilometro) | |
| Lunghezza d'onda di taglio (λcc) | ≤1260nm | |
| Coefficiente di dispersione | 1285~1330nm | ≤3.5ps/(nanometro·chilometro) |
| 1550nm | ≤18ps/(nanometro·chilometro) | |
| Efficace indice di rifrazione del gruppo (Neff) | a 1310nm | 1,466 |
| a 1550nm | 1,467 | |
| Arricciatura | ≥4m | |
| Tensione di prova | ≥0.69GPa | |
| Forza ricoprente della striscia | Valore medio | 1.0-5.0N |
| Valore di picco | 1.3-8.9N | |
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05dB |
| Ф32mm, cerchi 1, a 1550nm | ≤0.05dB | |

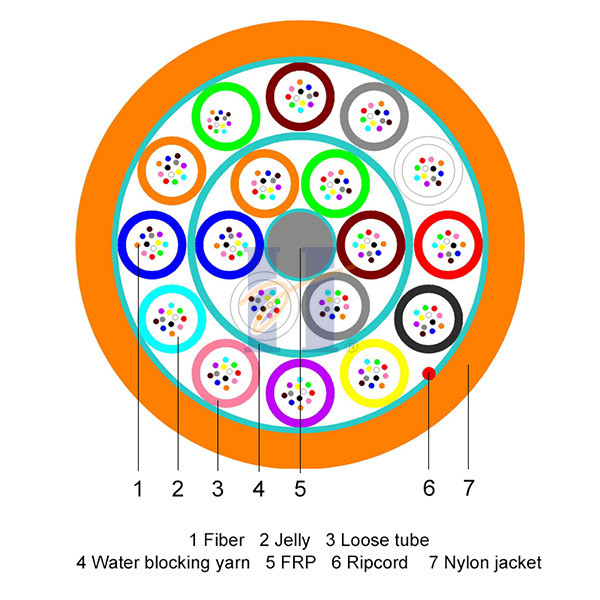

Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Prestazione di salto
| Strumento di salto | Lunghezza di salto tipica | ||
| PLUMETTAZ: PR-140, MiniJet-400 ecc. Pressione d'aria: 15 Antivari |
Numero di fibre | Canalizzi il tipo 12.0/10.0mm | Canalizzi il tipo 14.0/12.0mm |
| 192 a 216Fibers | 1500m | / | |
| 288 fibre | / | 1500m | |
Colore della fibra
| Fibra 1: Blu |
| Fibra 2: Arancia |
| Fibra 3: Verde |
| Fibra 4: Brown |
| Fibra 5: Grigio |
| Fibra 6: Bianco |
| Fibra 7: Rosso |
| Fibra 8: Nero |
| Fibra 9: Giallo |
| Fibra 10: Viola |
| Fibra 11: Rosa |
| Fibra 12: Acqua |
Colore sciolto del tubo
| Strato interno | Strato esterno |
| Allenti il tubo 1: Blu | Allenti il tubo 7: Blu |
| Allenti il tubo 2: Arancia | Allenti il tubo 8: Arancia |
| Allenti il tubo 3: Verde | Allenti il tubo 9: Verde |
| Allenti il tubo 4: Brown | Allenti il tubo 10: Brown |
| Allenti il tubo 5: Grigio | Allenti il tubo 11: Grigio |
| Allenti il tubo 6: Bianco | Allenti il tubo 12: Bianco |
| Allenti il tubo 13: Rosso | |
| Allenti il tubo 14: Nero | |
| Allenti il tubo 15: Giallo | |
| Allenti il tubo 16: Viola | |
| Allenti il tubo 17: Rosa | |
| Allenti il tubo 18: Acqua |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HYOC GYCF4 216 G652D [no. del tamburo] [Mese anno]
Dettagli d'imballaggio
| Tenore di fibre | Lunghezza del tamburo (m) |
Dimensione del tamburo Φ×W (millimetro) |
Dimensione d'imballaggio L*W*H (millimetro) |
Peso lordo (chilogrammo) |
| 216 fibre | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
