Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: ADSS-72B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
72 cavo a fibre ottiche all'aperto aereo di singolo modo della portata del cavo a fibre ottiche 150m |
Numero di fibre: |
72F |
Tipo della fibra: |
Monomodale |
Portata: |
150m |
Gelatina: |
Il gel ha riempito liberamente o gel |
Materiale del rivestimento: |
HDPE |
Membro di forza: |
FRP & filato del aramid |
Applicazione: |
Linea sopraelevata |
Nome di prodotto: |
72 cavo a fibre ottiche all'aperto aereo di singolo modo della portata del cavo a fibre ottiche 150m |
Numero di fibre: |
72F |
Tipo della fibra: |
Monomodale |
Portata: |
150m |
Gelatina: |
Il gel ha riempito liberamente o gel |
Materiale del rivestimento: |
HDPE |
Membro di forza: |
FRP & filato del aramid |
Applicazione: |
Linea sopraelevata |
72 cavo a fibre ottiche all'aperto aereo di singolo modo della portata del cavo a fibre ottiche 150m del centro ADSS
Descrizione
Il cavo a fibre ottiche autosufficiente del Tutto dielettrico (ADSS) è progettato per le applicazioni esterne dell'antenna e della condotta della pianta nelle architetture del ciclo della rete della città universitaria e del locale. Da palo--configurazione alla città-città le installazioni, che comprende le recinzioni dei cavi a fibre ottiche, della sospensione, del vicolo cieco e di termine, offre un'infrastruttura completa del circuito di trasmissione con risultato, la prestazione dell'alto-affidabilità. Mentre il concetto di cablaggio di ADSS implica, un sistema d'attaccatura del messaggero del cavo separato di sostegno non è richiesto, notevolmente riducente il tempo di installazione e migliorante in anticipo ed i costi della manodopera di manutenzione. Comprende i numeri di fibre fino a 144 fibre ottiche e qualunque tipo di combinazione di fibre miste monomodali e laser-ottimizzate con il cavo. Gamma di lunghezze di portata di Palo--Palo da 50 piedi ad oltre 1000 piedi. Le opzioni su ordinazione di progettazione di ADSS concedono le lunghezze di portata di oltre un miglio (5.280 piedi).
Caratteristica tecnica
|
Quantità della fibra
|
/
|
2~30
|
32~60
|
62~72
|
74~96
|
98~120
|
122~144
|
|
|
Struttura
|
/
|
1+5
|
1+5
|
1+6
|
1+8
|
1+10
|
1+12
|
|
|
Tipo di fibra ottica
|
/
|
G.652D
|
||||||
|
Membro di forza centrale
|
Materiale
|
millimetro
|
FRP
|
|||||
|
Diametro
|
1,5
|
1,5
|
2,1
|
2,1
|
2,1
|
2,1
|
||
| (valore medio) | ||||||||
|
Strato del cuscino
|
Materiale
|
millimetro
|
MDPE
|
|||||
|
Spessore
|
|
|
|
3,4
|
4,7
|
6,2
|
||
| (valore medio) | ||||||||
|
Tubo sciolto
|
Materiale
|
/
|
PBT
|
|||||
|
Diametro
|
millimetro
|
1,8
|
2,1
|
2,1
|
2,1
|
2,1
|
2,1
|
|
| (valore medio) | ||||||||
|
Spessore
|
0,32
|
0,35
|
0,35
|
0,35
|
0,35
|
0,35
|
||
| (valore medio) | ||||||||
|
Qty di Max.fiber
|
6
|
12
|
12
|
12
|
12
|
12
|
||
|
Colore sciolto del tubo
|
Colore pieno
|
|||||||
|
Lunghezza in eccesso della fibra
|
%
|
0.7~0.8
|
||||||
|
Resistente all'acqua
|
Materiale
|
/
|
Gelatina
|
|||||
|
Guaina interna
|
Materiale
|
millimetro
|
MDPE
|
|||||
|
Spessore
|
Valore standard: min 1,0/: 0,8/valori medii: 0,9
|
|||||||
| (valore medio) | ||||||||
|
Non metallico
|
Materiale
|
/
|
Filato di vetro
|
|||||
|
componente
|
||||||||
|
Guaina esterna
|
Materiale
|
millimetro
|
MDPE
|
|||||
|
Spessore
|
Valore standard: min 1,8/: valore medio 1,5/: 1,6
|
|||||||
| (valore medio) | ||||||||
|
Diametro del cavo (valore medio)
|
millimetro
|
11
|
11,6
|
12,2
|
13,5
|
14,8
|
16,3
|
|
|
Peso del cavo (circa)
|
kg/km
|
105
|
115
|
130
|
160
|
195
|
235
|
|
|
Max.Attenuation coefficien
|
1310mm
|
dB/km
|
0,35
|
|||||
|
1550mm
|
0,21
|
|||||||
|
Forza di tensione di tirata
|
Molto tempo
|
N
|
1000
|
|||||
|
Periodo ridotto
|
3000
|
|||||||
|
Pressione di schiacciamento
|
Molto tempo
|
N/
|
1000
|
|||||
| 100
|
||||||||
|
Periodo ridotto
|
millimetro |
3000
|
||||||
|
Raggio di piegamento
|
Elettricità statica
|
millimetro
|
12.5O.D.
|
|||||
|
Dinamico
|
25 O.D.
|
|||||||
|
Temperatura
|
Installazione
|
°C
|
-20~+60
|
|||||
|
Stoccaggio & trasporto
|
-40~+70
|
|||||||
|
Funzionamento
|
-40~+70
|
|||||||

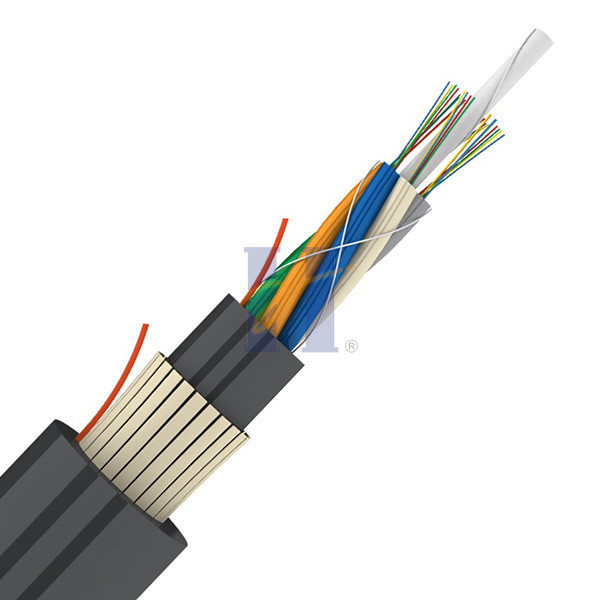

Struttura del cavo:
Caratteristiche
Può essere installato senza chiudere il potere
Peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri e sui backprops
Lunghezze dell'ampia luce
Buona prestazione di resistenza alla trazione e della temperatura
Arco-erosione-resistente a jecket
La durata di progettazione è di 30 anni
Lunghezza standard del tamburo
2000m/drum, 4000m/drum
Specificazione della fibra
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Attenuazione | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Larghezza di banda (classe A) | @850nm | ≥500 megahertz·chilometro | ≥200 megahertz·chilometro | ||
| @1300nm | ≥1000 megahertz·chilometro | ≥600 megahertz·chilometro | |||
| Apertura numerica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc di lunghezza d'onda di taglio del cavo | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are voi società o produttore tradning?
Siamo il produttore con l'esperienza di 30 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione di cavo a fibre ottiche. La nostra fabbrica è nella città di Chengdu, benvenuta visitarci!
Q2.About la qualità?
abbiamo provato tutte le fibre quando produzione finita prima della consegna.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.
Q3.Can voi accettare piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.
Q4.What è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.
Q5.Can voi fornire i prodotti su misura e logo?
Sì, accogliamo favorevolmente il servizio dell'OEM. Possiamo stampare il vostro logo sul prodotto. Tutta l'idea da voi è disponibile.
