Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: ADSS-48B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Cavo a fibre ottiche aereo resistente del cavo a fibre ottiche della portata OFC ADSS del centro 500 |
Numero di fibre: |
il centro 4 -144 |
Tipo della fibra: |
G652D |
Lunghezza: |
2km/drum o su misura |
Colore del rivestimento: |
Nero |
Membro di forza: |
FRP |
Portata: |
Superiore a 100m |
Installazione: |
Auto-supporto aereo |
Nome di prodotto: |
Cavo a fibre ottiche aereo resistente del cavo a fibre ottiche della portata OFC ADSS del centro 500 |
Numero di fibre: |
il centro 4 -144 |
Tipo della fibra: |
G652D |
Lunghezza: |
2km/drum o su misura |
Colore del rivestimento: |
Nero |
Membro di forza: |
FRP |
Portata: |
Superiore a 100m |
Installazione: |
Auto-supporto aereo |
Cavo a fibre ottiche aereo resistente del cavo a fibre ottiche della portata OFC ADSS del centro 500m dell'acqua 48
Descrizione

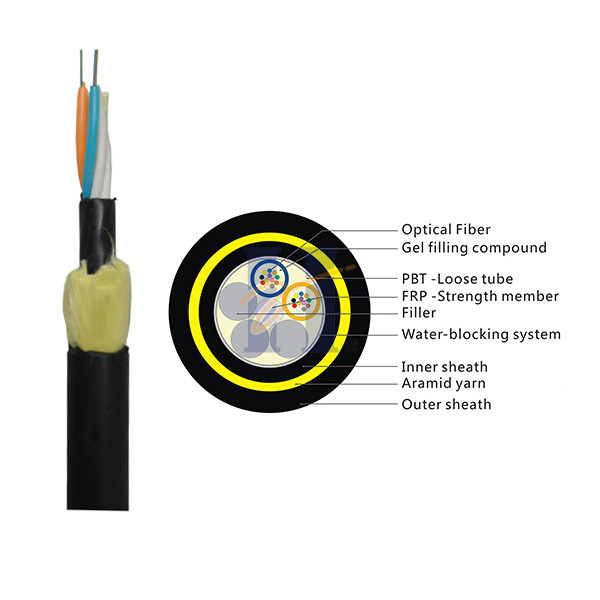

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi arefilled con un composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo. Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene). Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Caratteristica tecnica
| Struttura del cavo | nome | ADSS-48B1-PE-100 |
| FRPCenter rinforza il membro | 2.0mm | |
| composto del materiale da otturazione della fibra | 2.2±0.1mm | |
| PE fuori di spessore | 1.8±0.2mm | |
| Diametro del cavo | 10.0±0.3mm | |
| peso del cavo | 85±10%kg/km | |
| Nurmber sciolto del tubo | 4Fo | |
| numero di fibre del tubo | 12fibers | |
| Colore sciolto del tubo | Blu, arancio, verde, Brown, | |
| Colore di fibra ottica | Blu, arancio, verde, Brown, grigio, naturale, rosso, nero, giallo, porpora, rosa, acqua. |
Caratteristiche
Schiacci la resistenza e la flessibilità, le seguenti misure è presa assicurare il cavo a tenuta d'acqua
materiale da otturazione del centro del cavo di 100%, composto sciolto del materiale da otturazione del tubo
Buona prestazione di temperatura e meccanica
Tubo sciolto ad alta resistenza che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Singola plastica a fibra rinforzata come il membro di forza centrale
Struttura del cavo:
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Applicazione
Adatto a metodo situantesi aereo
Stoccaggio/temperatura di funzionamento: -40℃~+70℃
Specificazione della fibra
| Oggetti | Unità | Specificazione | |
| G652D | |||
| Diametro di campo di modo | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Diametro del rivestimento | um | 124.8±0.7 | |
| Non circolarità del rivestimento | % | ≤0.7 | |
| Errore di concentricità del Centro-rivestimento | um | ≤0.5 | |
| Diametro ricoprente | um | 245±5 | |
| Non circolarità ricoprente | % | ≤6.0 | |
| Errore di concentricità del Rivestimento-rivestimento | um | ≤12 | |
| Lunghezza d'onda di taglio del cavo | nanometro | acc≤1260 | |
| Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 cavo a fibre ottiche del centro ADSS
| Numero di fibre | Struttura | Fibre per tubo | Diametro sciolto del tubo (millimetri) | Diametro di /pad del diametro di CSM (millimetri) | Spessore nominale del rivestimento esterno (millimetri) | Diametro del cavo (millimetri) | Peso del cavo (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Osservazioni
Attacchiamo solitamente soltanto la relazione sull'esperimento sull'imballaggio, ma la vostra richiesta è disponibile anche. Per esempio:
Nome di A.Company
Peso di B.Gross/Net
Tipo di C.Fiber
Lunghezza di D.Cable
