Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: ADSS-60B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Il centro 60 tutto il cavo a fibre ottiche sopraelevato all'aperto del cavo a fibre ottiche autosuff |
Numero di fibre: |
Il centro 60 |
Tipo della fibra: |
G652D |
Portata: |
150m |
Rivestimento: |
PE |
Struttura: |
Tubo sciolto incagliato |
Temperatura di funzionamento: |
-40 ~ +60 C |
Certificazione: |
ISO 9001 |
Nome di prodotto: |
Il centro 60 tutto il cavo a fibre ottiche sopraelevato all'aperto del cavo a fibre ottiche autosuff |
Numero di fibre: |
Il centro 60 |
Tipo della fibra: |
G652D |
Portata: |
150m |
Rivestimento: |
PE |
Struttura: |
Tubo sciolto incagliato |
Temperatura di funzionamento: |
-40 ~ +60 C |
Certificazione: |
ISO 9001 |
Il centro 60 tutto il cavo a fibre ottiche sopraelevato all'aperto del cavo a fibre ottiche autosufficiente dielettrico di ADSS
Descrizione
I cavi di ADSS sono progettati per installazione all'aperto lungo le linee elettriche, la ferrovia o i cavi della telecomunicazione sui pali o sulle torri della grata. Il cavo è autosufficiente e non richiede messaggero o cavo di flagellazione per riparare. Non ci sono componenti metalliche utilizzate nel cavo ed hanno un materiale pista-resistente della guaina per installazione sulle linee medie ed ad alta tensione.
Caratteristica tecnica
| Tipo di cavo | ADSS-24B1 | ADSS-48B1 | |||||
| elemento | -- | 6 | 6 | ||||
| Membro di forza centrale | Materiale | La vetroresina rinforza con plastica (FRP) | |||||
| Metropolitana sciolta | Materiale | Tereftalato di Polybutelene (PBT) | |||||
| Diametro | Nom.2.1 millimetro | Nom.2.3 millimetro | |||||
| -- | 4 fibre per metropolitana | 8 fibre per metropolitana | |||||
| Composto di riempimento in tubo sciolto | Materiale | Gelatina tissotropica | |||||
| Guaina interna | Materiale | MDPE nero | |||||
| Spessore | Nom.0.9 millimetro | ||||||
| Membro di forza | Materiale | Filati di Aramid | |||||
| Guaina esterna | Materiale | HDPE | |||||
| Spessore | Nom.1.7 millimetro | ||||||
| Portata | m. | 100 | 150 | 250 | 100 | 150 | 250 |
| Diametro esterno | millimetro | 12 | 12 | 12,1 | 12,6 | 12,7 | 12,8 |
| Peso | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Forza di Max.Tensile | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

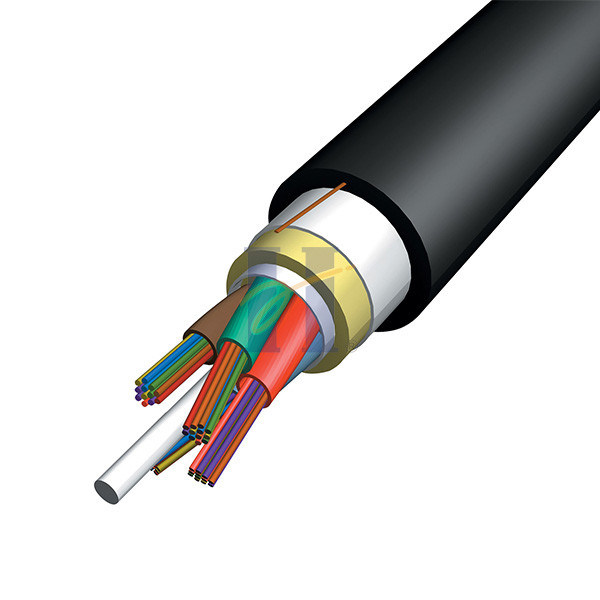

Struttura del cavo:
Caratteristiche
Adatto ad uso su distribuzione e sulle linee di trasmissione ad alta tensione
Non richiede cavo di messaggero -- completamente autosufficiente
Installazione del singolo passaggio -- nessun messaggero, nessun cavo di flagellazione -- più velocemente e più a basso costo
Il cavo acqua è bloccato facendo uso di tecnologia di base asciutta, quindi dei composti d'inondazione non sudici
Dettagli di progettazione per le lunghezze di portata fino a 1500ft (457m) ed i numeri di fibre fino a 432
Progetta disponibile per il cliente per le lunghezze dell'ampia luce o altri numeri di fibre
Linea completa di hardware del collegamento disponibile per una soluzione «del sistema»
rivestimento esterno Pista-resistente disponibile per le installazioni sulle linee ad alta tensione in cui i potenziali dello spazio raggiungono fino a 25kV
di tubi ripieni di gel dell'amplificatore sono la SZ incagliata per accesso intermedio facile
Lunghezza standard del tamburo
2000m/drum, 4000m/drum
Specificazione della fibra
| Categoria | Descrizione | Specifiche | |
| G.652D | |||
| Specifiche ottiche | Attenuazione | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Discontinuità di attenuazione | dB ≤0.05 | ||
| Attenuazione contro la lunghezza d'onda | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Lunghezza d'onda zero della dispersione | 1300~1324nm | ||
| Pendio zero della dispersione | ≤0.092ps/(nm2.km) | ||
| Dispersione | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Dispersione di modo di polarizzazione (PMD) | ≤0.2ps/km1/2 | ||
| Lunghezza d'onda di taglio del cavo (λcc) | ≤1260nm | ||
| Efficace indice di rifrazione del gruppo | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Macro perdita della curvatura (raggio di 30mm, 100turns) 1625nm | dB ≤0.1 | ||
| Geometrico | Diametro di campo di modo | @1310nm | 9.2±0.6μm |
| Specifiche | @1550nm | 10.4±0.8μm | |
| Diametro del rivestimento | 125±1μm | ||
| Non circolarità del rivestimento | ≤1.0% | ||
| Diametro ricoprente | 245±7μm | ||
| Ricoprire/errore concentricità del rivestimento | ≤8μm | ||
| Il centro/errore concentricità del rivestimento | ≤0.8μm | ||
| Meccanico | Livello della prova di prova | ≥1.0% | |
| Specifiche | Raggio del ricciolo della fibra | ≥4.0m | |
| Forza ricoprente di punta della striscia | 1.3~8.9N | ||
FAQ
1. Siete la fabbrica reale?
Sì, siamo la fabbrica reale con 30 anni di esperienza di fabbricazione del cavo a fibre ottiche.
2. Che cosa è la vostra marca della fibra?
Marche della fibra compreso: YOFC & CDSEI (una marca unita di Sumitomo & di società locale)
3. Che cosa è i vostri prodotti principali?
ADSS, OPGW, cavo saltato dell'aria (MINI & micro cavo compreso di EPFU,), sistema di controllo online dell'elettrodotto ad alta tensione
4. Che cosa è il vostro termine di consegna?
Normalmente 7 giorni
5. Avete distributore commerciale nell'altro paese o domestico?
Finora, vendiamo direttamente i nostri prodotti ai clienti. Ed il prezzo franco fabbrica ha potuto essere offerto.
6. Pagamento
Per i grandi ordini: T/T dal deposito avanzato
Per i piccoli ordini: T/T, Western Union e Paypal sono accettabili.
7. Trasporto & consegna
Per i grandi ordini: dal mare (LCL o FCL)
Per i piccoli ordini: dal mare (LCL), da aria o dai servizi corriere, c'è ne di quale è facoltativo.
