Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: ADSS-144B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
144 cavo a fibre ottiche del cavo a fibre ottiche all'aperto ADSS del centro tutto il cavo autosuffi |
Numero di fibre: |
Il centro 144 |
Tipo della fibra: |
G652D |
Portata: |
200m |
Membro di forza: |
FRP & il Kevlar |
materiale sciolto del tubo: |
PBT |
Schiacciamento: |
3000N/100mm |
Lunghezza del tamburo: |
2km o 4km/drum |
Nome di prodotto: |
144 cavo a fibre ottiche del cavo a fibre ottiche all'aperto ADSS del centro tutto il cavo autosuffi |
Numero di fibre: |
Il centro 144 |
Tipo della fibra: |
G652D |
Portata: |
200m |
Membro di forza: |
FRP & il Kevlar |
materiale sciolto del tubo: |
PBT |
Schiacciamento: |
3000N/100mm |
Lunghezza del tamburo: |
2km o 4km/drum |

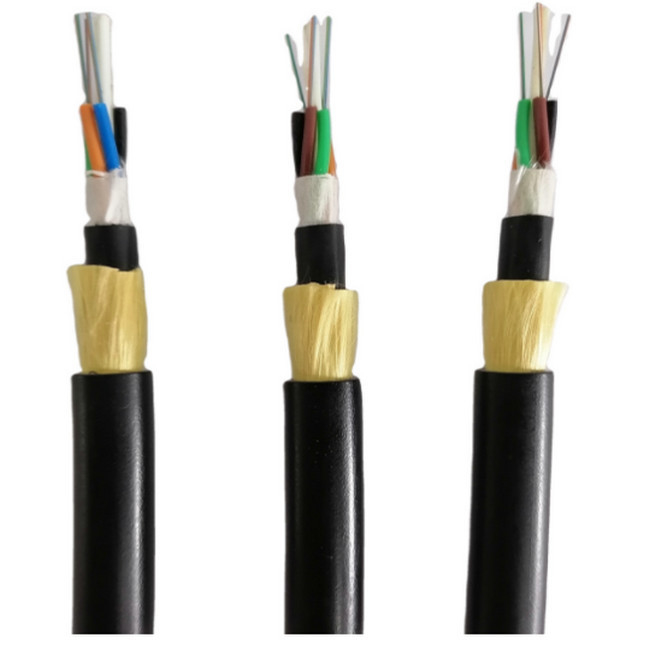

144 cavo a fibre ottiche del cavo a fibre ottiche all'aperto ADSS del centro tutto il cavo autosufficiente dielettrico
Descrizione
Il cavo di ADSS è stato sviluppato da un cavo schierabile irregolare leggero militare del campo (LRD). Con i miglioramenti continui, ora è usato in breve misura le installazioni-tipico aeree sui pali di distribuzione di energia del bordo della strada. Poiché il cavo di ADSS è non metallico, è ideale per le applicazioni vicino alle linee ad alta tensione di distribuzione di energia per cui si è trasformato in in una norma. Facendo uso delle fibre del singolo modo e delle lunghezze d'onda leggere di neanche 1310 nanometro o di 1550 nanometro, i circuiti fino a 100 chilometri di lunghezza sono possibili senza ripetitori. Solitamente, ADSS è stato utilizzato nei 48 e 96 centri. Qui è uno schizzo di un cablaggio normale di ADSS.
Caratteristica tecnica
| Numero di fibre | Struttura | Fibre per tubo | Diametro sciolto del tubo (millimetri) | Diametro di CSM/diametro del cuscinetto (millimetri) | Spessore nominale del rivestimento esterno (millimetri) | Altezza del diametro del cavo (millimetri) | Peso del cavo (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |
Struttura del cavo:
Applicazione
1. Progettazione sciolta del tubo
Prestazione e compatibilità stabili con tutti i tipi comuni della fibra
2. autosufficiente
Invece del filato di Aramid o del filato di vetro, non c'è cavo di messaggero o di sostegno richiesto.
&jacket 3.Track-resistant disponibile
Per le linee elettriche 10KV e 35KV può usare il polietilene (PE), per 110KN e la linea elettrica 220KN, deve dalla guaina esterna di resistenza alla corrosione (A).
4.Sutable per l'installazione aerea del auto-supporto
Lunghezza standard del tamburo
2000m/drum, 4000m/drum
Specificazione della fibra
| Oggetto | Unità | Specificazione | |
| Tipo della fibra | G.652D | ||
| 1310nm | millimetro | 9.2±0.4 | |
| Diametro di campo di modo | 1550nm | millimetro | 10.4±0.8 |
| Diametro del rivestimento | millimetro | 125.0±1 | |
| Non circolarità del rivestimento | % | ≤1.0 | |
| Il centro/errore concentricità del rivestimento | millimetro | ≤0.5 | |
| Diametro ricoprente | millimetro | 245±5 | |
| Non circolarità ricoprente | % | ≤6.0 | |
| Ricoprire/errore concentricità del rivestimento | millimetro | ≤12.0 | |
| Lunghezza d'onda di taglio del cavo | nanometro | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Coefficiente di attenuazione | 1550nm | dB/km | ≤0.22 |
| Livello di tensione di prova | kpsi | ≥100 | |
FAQ
Q1: È voi una fabbrica o la società per azioni?
Definitivamente, siamo fabbrica reale che è professionale nella fabbricazione dei tipi differenti di metri quadri che dei cavi ottici with10000 della fibra di outdoor&indoor la pianta area.we è caloroso accoglienza voi per visitarci!
Q2: Come posso conoscervi prezzo?
Citiamo solitamente entro 24 ore dopo che otteniamo la vostra indagine (eccetto il fine settimana o feste) se molto urgente conoscere il prezzo, pls mi chiamate o mi spedite o in altri modi in moda da poterci dargli noi la citazione molto veloce.
Inoltre, se volete conoscere molto accutately il prezzo, i pls mi inviano i vostri bisogni specifici, è migliori voi hanno le caratteristiche tecniche, il prezzo che più accurato più specifico di informazioni given.the possiamo offrire voi!
Q3: Potrei comprare i campioni voi?
Naturalmente, penso che questo sia modo eccellente affinchè ci conosca e conoscere i prodotti offriamo direttamente quando abbiamo prima cooperazione!
Q4: Potete sostenere il prodotto dell'OEM nell'ambito della nostra marca?
sì, sosteniamo il servizio dell'OEM, possiamo stampare il vostro logo ed il segno sul cavo, scatola secondo i vostri pls di idee così non si occupa di mai dirmi i vostri requisiti
Q5: Potete accettare il piccolo ordine?
Naturalmente, il piccolo ordine è disponibile, solitamente, il nostro MOQ è 1000meter.
Q6: Come possiamo garantire la qualità?
Ispezione sempre finale prima della spedizione
