Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: ADSS-36B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
36 cavo a fibre ottiche aereo del cavo a fibre ottiche autosufficiente sopraelevato all'aperto di si |
Numero di fibre: |
Il centro 36 |
Tipo della fibra: |
G652D |
Portata: |
200m |
Colore: |
Nero |
Struttura: |
Tubo sciolto incagliato |
Menber centrale di forza: |
FRP |
Certificazione: |
ISO9001 |
Nome di prodotto: |
36 cavo a fibre ottiche aereo del cavo a fibre ottiche autosufficiente sopraelevato all'aperto di si |
Numero di fibre: |
Il centro 36 |
Tipo della fibra: |
G652D |
Portata: |
200m |
Colore: |
Nero |
Struttura: |
Tubo sciolto incagliato |
Menber centrale di forza: |
FRP |
Certificazione: |
ISO9001 |
36 cavo a fibre ottiche aereo del cavo a fibre ottiche autosufficiente sopraelevato all'aperto di singolo modo ADSS del centro
Descrizione
Il cavo di ADSS è un tipo di cavo a fibre ottiche che è abbastanza forte sostenersi fra le strutture senza contenere gli elementi conduttivi del metallo. Sia il singolo modo che le fibre miste possono essere sistemati in cavi di ADSS con un massimo di 144 fibre. Il cavo a fibre ottiche di ADSS è progettato per le applicazioni esterne dell'antenna e della condotta della pianta nelle architetture del ciclo della rete della città universitaria e del locale da palo costruzione alle installazioni della città--città. Il sistema di cablaggio che include i cavi, la sospensione, il vicolo cieco e le recinzioni di termine offre un'infrastruttura completa del circuito di trasmissione con la prestazione dell'alto-affidabilità.
Caratteristica tecnica
Oggetto | Parametri | |
Fibra | Tipo | G652D |
Conteggio | 2-288 i centri | |
Tubo sciolto | Materiale | PBT |
Colore | Blu, arancia, verde, Brown | |
Riempitore | Materiale | PE |
Colore | Colore naturale | |
Membro di forza centrale | Materiale | FRP |
Il metalloide ha rinforzato i pezzi | Matrial | Filato di Aramid |
Rivestimento esterno | Materiale | PE |
Raggio di Min.bending | Elettricità statica | 10 volte cablano il diametro |
Dinamico | 20 volte cablano il diametro | |
Ripetizione del piegamento | Carico: 150N; numero dei cicli: 30 nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo | |
Schiacciamento | A breve termine | 1000N/100mm |
Torsione | Carico: 150N; numero dei cicli: 10; angolo di torsione: ±180° nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo | |
Impatto | Energia di impatto: 450g × 1m; raggio della testa di martello: 12.5mm; numero di impatto: 5 nessun'attenuazione ovvia dell'aggiunta, nessuna rottura della fibra e nessun danno del cavo. | |

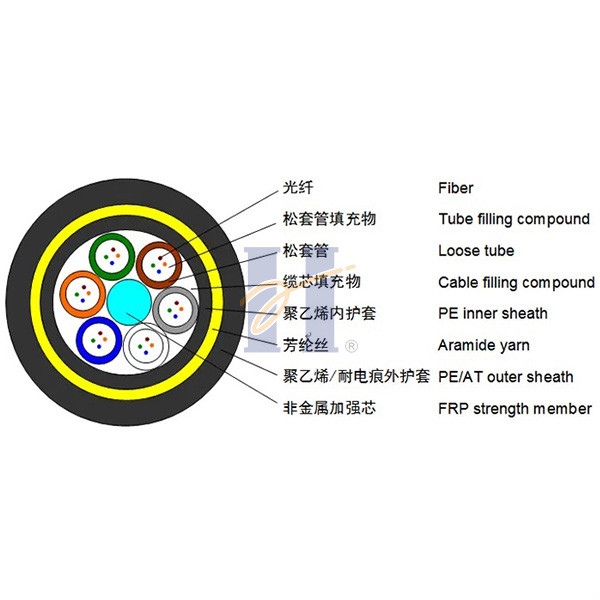

Struttura del cavo:
Applicazione
Utilizzato per le telecomunicazioni dalle compagnie d'elettricità, dalle compagnie di telecomunicazioni e dai gruppi della rete privata
Progettato per installazione sulle linee di trasmissione e di distribuzione
Capace di installazione nella grande prossimità ai conduttori se la sicurezza è una preoccupazione
Adatto ad applicazioni del underbuild, minimizzando l'esigenza dei guasti
Usato per le reti delle Telecomunicazioni dove l'installazione rapida e a basso costo è una priorità
Lunghezza standard del tamburo
2000m/drum, 4000m/drum
Requisito della prova
| Nessun | Oggetto | Norma della prova | Metodo | Criteri di accettazione |
| 1 | Di tensione | IEC-60794-1-E1 | - Massimo. Resistenza alla trazione | - Sforzo della fibra al massimo |
| prova | - Lunghezza del campione: 50 metri | Carico: massimo 0,33% | ||
| tempo: 1minutes; | - Attenuazione increase≤0.10dB | |||
| 2 | Schiacciamento | IEC-60794-1-E3 | - Carico: 2200N | - Nessun spaccature o crepe in |
| prova | tempo: minuti 1 | rivestimento esterno; | ||
| lunghezza: 100mm | - Aumento di attenuazione<0> | |||
| 3 | Impatto | IEC-60794-1-E4 | - Energia di impatto: 450g | - Nessun spaccature o crepe nel rivestimento esterno |
| prova | - Altezza: 1 metro | - Attenuazione increase≤0.10dB (dopo la prova) | ||
| - Punti di impatto: min.1 | ||||
| --Numero degli impatti: 5 | ||||
| 4 | Torsione | IEC-60794-1-E7 | lunghezza di cavo di -1m con peso 150N | - Nessun spaccature o crepe nel rivestimento esterno |
| prova | - ±180°, 10 cicli | - Aumento ≤0.10B di attenuazione | ||
| 5 | Piegamento ripetuto | IEC-60794-1-E6 | - Diametro esterno di R=20×cable | - Nessun spaccature o crepe nel rivestimento esterno |
| lunghezza di cavo di -1m con 150N peso, 30 cicli | - Aumento ≤0.10dB di attenuazione (dopo la prova) | |||
| 6 | Prova di riciclaggio di temperatura | IEC-60794-1-F1 | - Punto di temperatura: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | - Variazione di attenuazione per valore di riferimento (l'attenuazione da misurare prima della prova a +20±3℃) ≤0.10dB, |
| tempo per ogni punto: 12 ore | ||||
| - Numero dei cicli: 2 cicli | ||||
| 7 | Prova di penetrazione dell'acqua | IEC-60794-1-F5 | - Altezza dell'acqua: 1m | - Nessuna perdita dell'acqua all'estremità del campione |
| - Lunghezza del campione: 3m | ||||
| - Durata della prova: 24 ore | ||||
| 8 | Prova del gocciolamento | IEC-60794-1-E14 | - Cinque campioni di 0.3m sospesi verticalmente in una camera climatica, hanno sollevato la temperatura a +70℃ | - Nessun composto di riempimento gocciolerà dai tubi dopo 24 ore |
FAQ
1. Siete la fabbrica reale?
Sì, siamo la fabbrica reale con 30 anni di esperienza di fabbricazione del cavo a fibre ottiche.
2. Che cosa è la vostra marca della fibra?
Marche della fibra compreso: YOFC & CDSEI (una marca unita di Sumitomo & di società locale)
3. Che cosa è i vostri prodotti principali?
ADSS, OPGW, cavo saltato dell'aria (MINI & micro cavo compreso di EPFU,), sistema di controllo online dell'elettrodotto ad alta tensione
4. Che cosa è il vostro termine di consegna?
Normalmente 7 giorni
5. Avete distributore commerciale nell'altro paese o domestico?
Finora, vendiamo direttamente i nostri prodotti ai clienti. Ed il prezzo franco fabbrica ha potuto essere offerto.
6. Pagamento
Per i grandi ordini: T/T dal deposito avanzato
Per i piccoli ordini: T/T, Western Union e Paypal sono accettabili.
7. Trasporto & consegna
Per i grandi ordini: dal mare (LCL o FCL)
Per i piccoli ordini: dal mare (LCL), da aria o dai servizi corriere, c'è ne di quale è facoltativo.
