Dettagli del prodotto
Luogo di origine: La Cina
Marca: HYOC
Certificazione: ISO9001
Numero di modello: ADSS
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10km
Prezzo: 300USD/KM to 3500USD/KM
Imballaggi particolari: pallet di legno
Tempi di consegna: 30 giorni
Capacità di alimentazione: 1000KM/Month
Nome di prodotto: |
2 cavo a fibre ottiche del centro ADSS |
Numero di fibre: |
2core |
Fibra: |
G652D |
Materiale della guaina: |
HDPE o A |
Colore del cavo: |
Nero |
Portata: |
Superiore a 50m |
Vita del cavo: |
25 anni |
Attenuazione @1310nm: |
≦0.35dB/km |
Attenuazione @1550nm: |
≦0.22dB/km |
Nome di prodotto: |
2 cavo a fibre ottiche del centro ADSS |
Numero di fibre: |
2core |
Fibra: |
G652D |
Materiale della guaina: |
HDPE o A |
Colore del cavo: |
Nero |
Portata: |
Superiore a 50m |
Vita del cavo: |
25 anni |
Attenuazione @1310nm: |
≦0.35dB/km |
Attenuazione @1550nm: |
≦0.22dB/km |

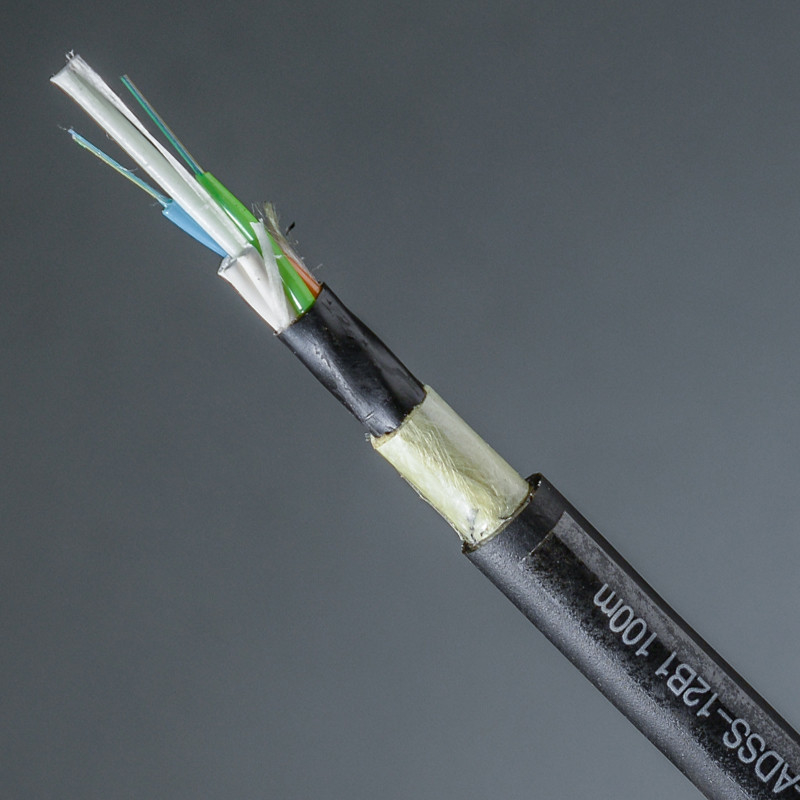

Il filato del Kevlar Aramid rinforza il centro del singolo modo 2 del cavo a fibre ottiche G652D di ADSS
Descrizione:
Il cavo a fibre ottiche del ADSS di HUIYUAN è destinato per essere abbastanza forte permettere che le lunghezze di fino a 700 metri siano installate fra le torri di sostegno. Il cavo è fatto di materiale ed autosufficiente non metallici con l'elettrodotto aereo. Il materiale della resistenza di tensione è filato del aramid con gli alti moduli di elasticità. E la struttura d'ottimizzazione può spiegare giustamente il peso del cavo e delle sue proprietà meccaniche e fisiche e minimizzare il carico sulla torre.
Caratteristiche:
1. Piccolo diametro esterno e resistenza ad alta resistenza
2. livello modulare di elasticità
3. piccolo coefficiente di espansione termica
4. capacità eccellente di flessibilità
Norme:
Il cavo a fibre ottiche di ADSS aderirà ai requisiti di questa specificazione e generalmente rispetterà o migliorerà le ultime norme:
ITU-T G.650: Definizioni e metodi di prova per gli attributi lineari e deterministici di fibra monomodale ed il cavo
ITU-T G.657: Caratteristiche di una fibra ottica insensibile di piegamento e di un cavo di singolo modo di perdita per la rete di accesso
IEC 60794-1-2: Cavi a fibre ottiche, parte 2, metodi di prova Specificazione-di base generici del cavo ottico
IEC 60794-1-21: Cavi a fibre ottiche, parte 1-21, specificazione generica - metodi di prova di base del cavo ottico - metodi meccanici delle prove
IEC 60794-1-22: Cavi a fibre ottiche, parte 1-22, specificazione generica - metodi di prova di base del cavo ottico - metodi di prova ambientali
IEC 60794-5-10: Cavi a fibre ottiche – parte 5,10: Specificazione della famiglia per i cavi a fibre ottiche all'aperto della micro-condotta, le micro-condotte e le micro-condotte protette per installazione soffiando
Struttura del cavo:
Dettagli tecnici:
| Nome di prodotto | Il centro di singolo modo 2 del cavo a fibre ottiche G652D di ADSS | |
| Oggetti | Circostanza | Valore |
| Numero di fibre | - | il centro 2 - 144 |
| Resistenza alla trazione massima (n) | A breve termine | Secondo richiesto |
| Lungo termine | Secondo richiesto | |
| Resistenza a compressione massima (N/mm) | A breve termine | 3000 /2200 |
| Lungo termine | 1000 | |
| Raggio di curvatura minimo (millimetri) | Statica | 12,5 * diametro del cavo |
| Dinamica | 25 * diametro del cavo | |
| Lunghezza del tamburo (chilometri) | - | 2 - 4 |
| Temperatura di lavoro (℃) | - | -40 - +60 |
| Contattici per maggiori informazioni | ||
Dettagli della fibra:
| Caratteristiche | Valori specificati | Unità | ||
| Diametro di campo di modo | a 1310nm | 9.2±0.4 | µm | |
| a 1550nm | 10.4±0.6 | µm | ||
| Coefficiente di attenuazione | a 1310nm | ≤0.35 | dB/km | |
| a 1550nm | ≤0.22 | dB/km | ||
| Lunghezza d'onda zero della dispersione (λ0) | 1300 - 1324 | nanometro | ||
| Pendio zero massimo della dispersione (S0max) | ≤0.092 | ps/(nanometro2·chilometro) | ||
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro | ||
| Diametro del rivestimento | 125.0±1.0 | µm | ||
| Non circolarità del rivestimento | ≤1 | % | ||
| Diametro ricoprente | 245.0±10.0 | µm | ||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0 | µm | ||
| errore di concentricità del Centro-rivestimento | ≤0.8 | µm | ||
| Arricciatura | ≥4 | m. | ||
| Tensione di prova | ≥0.69 | GPa | ||
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N | |
| Valore di picco | 1.3-8.9 | N | ||
| Macro perdita di piegamento | Ф60mm, 100 cerchi | a 1550nm | ≤0.05 | dB |
| Ф32mm, cerchi 1 | a 1550nm | ≤0.05 | dB | |
Lunghezza standard del tamburo (lunghezza del tamburo su misura supporto)
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra: (Colore su misura supporto)
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Nero | Giallo | Porpora | Rosa | Acqua |
| No. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Naturale | Giallo | Porpora | Rosa | Acqua |
| Io | Io | Io | Io | Io | Io | Io | Io | Io | Io | Io | Io |
Colore sciolto del tubo: (Colore su misura supporto)
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Nero | Giallo | Porpora | Rosa | Acqua |
| No. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Naturale | Giallo | Porpora | Rosa | Acqua |
Stampa del testo del cavo: (Testo su misura supporto)
HYOC marcatura del tester] di G652D di ADSS 12 - 288 [[no. del tamburo] [Mese anno]
Nota:
I requisiti del dettaglio devono essere inviati noi per il calcolo dei prezzi e di progettazione cavo. I requisiti sotto sono devono:
, Livello di tensione dell'elettrodotto
B, numero di fibre
C, portata o resistenza alla trazione
D, condizioni atmosferiche
