Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: OPGW-12B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Una linea sopraelevata cavi a fibre ottiche ottici dei 12 centri della messa a terra di acciaio inos |
Numero di fibre: |
12F |
Tipo della fibra: |
Monomodale |
Struttura: |
Metropolitana di acciaio inossidabile |
Gelatina: |
Il gel ha riempito liberamente o gel |
applicazione: |
Linea sopraelevata |
Membro di forza: |
Filo di acciaio |
Imballaggio: |
tamburo Ferro-di legno |
Nome di prodotto: |
Una linea sopraelevata cavi a fibre ottiche ottici dei 12 centri della messa a terra di acciaio inos |
Numero di fibre: |
12F |
Tipo della fibra: |
Monomodale |
Struttura: |
Metropolitana di acciaio inossidabile |
Gelatina: |
Il gel ha riempito liberamente o gel |
applicazione: |
Linea sopraelevata |
Membro di forza: |
Filo di acciaio |
Imballaggio: |
tamburo Ferro-di legno |
Una linea sopraelevata cavi a fibre ottiche ottici dei 12 centri della messa a terra di acciaio inossidabile OPGW
Descrizione
La messa a terra sopraelevata composita a fibra ottica (OPGW) è una messa a terra sopraelevata che contiene la fibra ottica. Ha funzioni multiple quali messa a terra e le comunicazioni ottiche sopraelevate. Pricipalmente è usata per le linee di comunicazione di 110KV, di 220KV, di 500KV, di 750KV e di nuovo sistema di trasmissione ad alta tensione sopraelevato. Può anche essere usata per sostituire le linee al suolo attuali di vecchio sistema di trasmissione ad alta tensione sopraelevato, aggiunge la linea delle comunicazioni ottiche, trasmette la corrente di periodo ridotto e per assicurare l'anti protezione contro il fulmine. Altre strutture possono essere personalizzate a richiesta.
Caratteristica tecnica
| Oggetti | Dati tecnici | ||
| Incagliato | Il centro, strato 2 di strato 1 | ||
| Incaglio della direzione | Lo strato esterno è destro | ||
| Diametro del cavo (termine nominale) | 14.0mm | ||
| Peso del cavo (approssimativamente) | 688.3kg/km | ||
| Sezione trasversale sostenente | COME cavo | 104.7mm2 | |
| Resistenza alla trazione stimata (RTS) | 111.6kN | ||
| Modulo di elasticità (E-modulo) | 149.5N /mm2 | ||
| Coefficiente termico di allungamento | 13.4×10-6/K | ||
| Tensione da lavoro massima (40%RTS) | 44.64kN | ||
| Sforzo di ogni giorno (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Resistenza di CC a 20℃ | 0.667ohm/km | ||
| Corrente di periodo ridotto (1s, 20℃~200℃) | 8.77kA | ||
| Capacità corrente di periodo ridotto (I2t) | 77.0kA ² s | ||
| Raggio di piegamento minimo | Installazione | 30 volte del diametro del cavo | |
| Operazione | 15 volte del diametro del cavo | ||
| Gamma di temperature | Installazione | -20℃~+60℃ | |
| Stoccaggio & trasporto | -40℃~+70℃ | ||
| Operazione | -40℃~+70℃ | ||

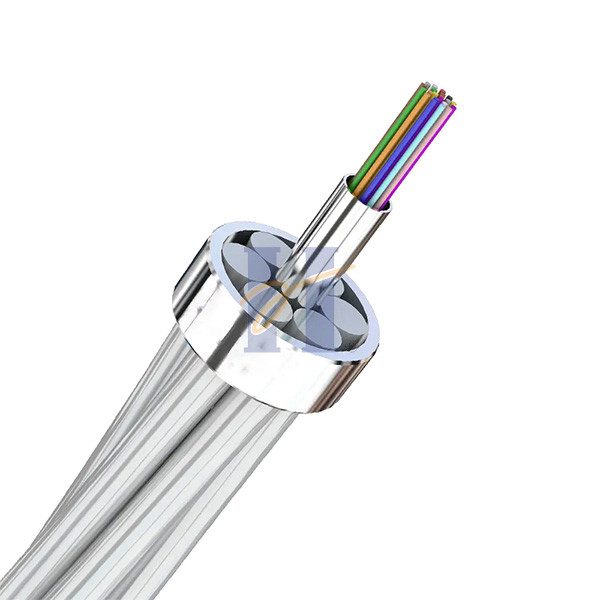

Struttura del cavo:
Caratteristiche
I tubi di acciaio inossidabile riempiti di gel idrofobo forniscono la protezione ed il supporto delle fibre ottiche
Buona prestazione di tensione
Carico supplementare di diametro basso, leggero, basso alla torre
Lunghezza in eccesso della fibra appropriata dell'unità ottica easliy da fare
Temperatura conservazione/di trasporto: -40℃ a +65℃
Lunghezza standard del tamburo
2000m/drum, 4000m/drum
Specificazione della fibra
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Attenuazione | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Larghezza di banda (classe A) | @850nm | ≥500 megahertz·chilometro | ≥200 megahertz·chilometro | ||
| @1300nm | ≥1000 megahertz·chilometro | ≥600 megahertz·chilometro | |||
| Apertura numerica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc di lunghezza d'onda di taglio del cavo | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are voi società o produttore tradning?
Siamo il produttore con l'esperienza di 30 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione del cavo saltato dell'aria, di OPGW & di ADSS.
Q2.About la qualità?
Noi prova di 100% il nostro cavo prima della consegna.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.
Q3.Can voi accettare piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.
Q4.What è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.
Q5.Can voi fornire i prodotti su misura e logo?
Sì, accogliamo favorevolmente il servizio dell'OEM. Possiamo stampare il vostro logo sul prodotto.
