Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: OPGW-72B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
72 messa a terra ottica dell'elettrodotto sopraelevato di singolo modo G652D G655 OPGW del centro |
Numero di fibre: |
72F |
Fibra: |
G.652D |
Struttura: |
Metropolitana d'acciaio |
Applicazione: |
Linea elettrica comunicazione |
Membro di forza: |
Filo di acciaio placcato di alluminio |
Imballaggio: |
Tamburo di legno del ferro |
Temperatura di funzionamento: |
-40 ~ +60 C |
Nome di prodotto: |
72 messa a terra ottica dell'elettrodotto sopraelevato di singolo modo G652D G655 OPGW del centro |
Numero di fibre: |
72F |
Fibra: |
G.652D |
Struttura: |
Metropolitana d'acciaio |
Applicazione: |
Linea elettrica comunicazione |
Membro di forza: |
Filo di acciaio placcato di alluminio |
Imballaggio: |
Tamburo di legno del ferro |
Temperatura di funzionamento: |
-40 ~ +60 C |

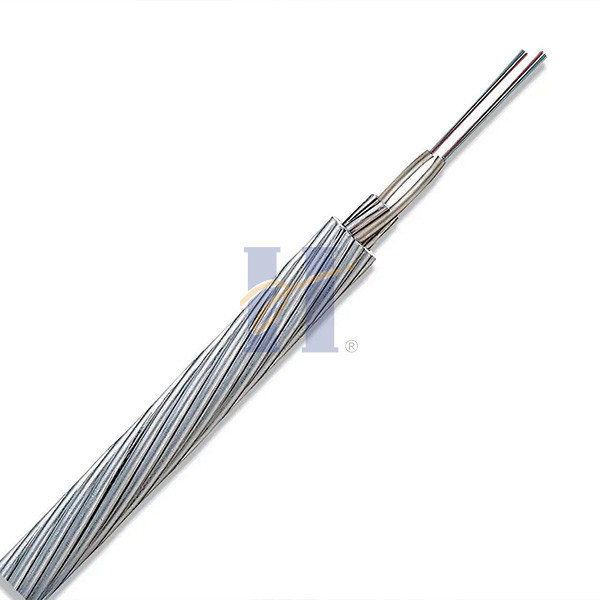

72 messa a terra ottica dell'elettrodotto sopraelevato di singolo modo G652D G655 OPGW del centro
Descrizione
Huiyuan è un capo nello sviluppo e nel lancio di OPGW quando c'era una realizzazione che le linee di trasmissione elettriche hanno fornito una precedenza ideale per un percorso delle telecomunicazioni. Oggi, Huiyuan si vanta la grande cartella del prodotto di OPGW e l'alta capacità totale con le facilità situate in Cina per soddisfare i bisogni del mercato locale & globale. Huiyuan inoltre fabbrica la sua propria linea di hardware del collegamento che semplifica la fase di progettazione della rete di progetto mentre assicura la compatibilità fra il cavo e le componenti riferite.
Caratteristica tecnica
| No. | Dati tecnici | ||||||||
| Tipo di prodotto | Tipo della struttura | Max. Fibre | Sezione del cavo dell'asse | Diametro | Peso del cavo | Rate Tensile Strength | 20℃DC | Capacità corrente di periodo ridotto | |
| Conteggio | (mm2) | (millimetro) | (kg/km) | (kN) | Resistenza | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, unità ottica 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, unità ottica 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, unità ottica 1/2.5 | |||||||||
Struttura del cavo
Applicazione del prodotto
1. Ad uso delle aziende elettriche sulle linee di trasmissione invece del cavo tradizionale dello schermo
2. Per le applicazioni di modifica dove il cavo attuale dello schermo deve essere sostituito con OPGW
3. Per le nuove linee di trasmissione invece del cavo tradizionale dello schermo
4. voce, video, trasmissione dei dati
5. reti di SCADA
6. leasing della fibra scura
Lunghezza standard del tamburo
2000m/drum & 4000m/drum
Specificazione della fibra
| Caratteristiche | Valori specificati | Unità | |||
| Caratteristica geometrica | |||||
| Diametro del rivestimento | 125.0±1.0 | µm | |||
| Non circolarità del rivestimento | ≤1.0 | % | |||
| Diametro ricoprente | 245.0±10.0 | µm | |||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0 | µm | |||
| Non circolarità ricoprente | ≤6.0 | % | |||
| errore di concentricità del Centro-rivestimento | ≤0.8 | µm | |||
| Caratteristica meccanica | |||||
| Arricciatura | ≥4 | m. | |||
| Tensione di prova | ≥0.69 | GPa | |||
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N | ||
| Valore di picco | 1.3-8.9 | N | |||
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05 | dB | ||
| Ф32mm, cerchi 1, a 1550nm | ≤0.05 | dB | |||
Imballaggio & spedire
• Tamburo per cavi standard
• Lunghezza di bobina standard: 2/3km/reel, l'altra lunghezza è inoltre disponibile
Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.
