Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: OPGW-48B1.3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
48 linea sopraelevata incagliata il centro messa a terra composita della metropolitana OPGW di accia |
Numero di fibre: |
48F |
Fibra: |
G652D |
Struttura: |
Tubo degli ss |
Installazione: |
Linea sopraelevata |
Membro di forza: |
Cavo di alluminio |
Imballaggio: |
Tamburo di legno del ferro |
Temperatura di funzionamento: |
-40 ~ +60 C |
Nome di prodotto: |
48 linea sopraelevata incagliata il centro messa a terra composita della metropolitana OPGW di accia |
Numero di fibre: |
48F |
Fibra: |
G652D |
Struttura: |
Tubo degli ss |
Installazione: |
Linea sopraelevata |
Membro di forza: |
Cavo di alluminio |
Imballaggio: |
Tamburo di legno del ferro |
Temperatura di funzionamento: |
-40 ~ +60 C |

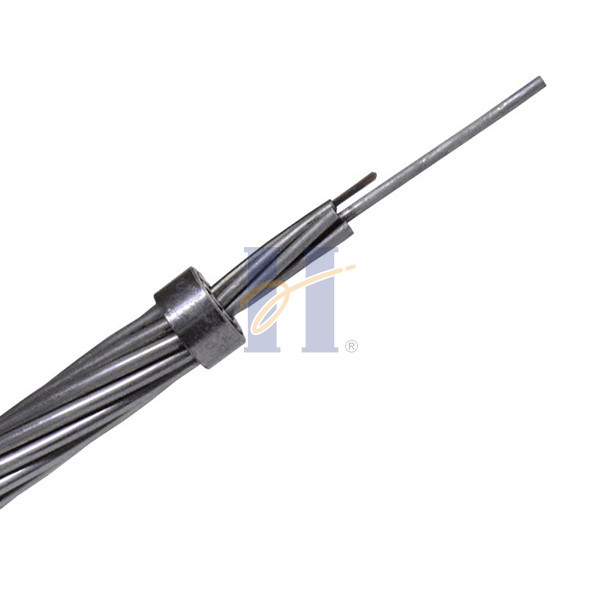

48 linea sopraelevata incagliata il centro messa a terra composita della metropolitana OPGW di acciaio inossidabile
Descrizione
Vari stili di OPGW sono fatti. In un tipo, fra 8 e 48 fibre ottiche di vetro sono disposti in un tubo di plastica. Il tubo è inserito in un tubo d'acciaio inossidabile, di alluminio, o alluminio-rivestito, con una certa lunghezza lenta di fibra permessa impedire lo sforzo sulle fibre di vetro. I tubi dell'amplificatore sono riempiti di grasso per proteggere l'unità della fibra dall'acqua e proteggere il tubo d'acciaio da corrosione, gli interstizi del cavo sono riempiti di grasso. Il tubo è incagliato nel cavo con la lega di alluminio e di alluminio o i fili d'acciaio, simili ad un cavo di ACSR. I fili d'acciaio forniscono la forza ed i fili di alluminio forniscono la conduttività elettrica. Per i numeri di fibre molto grandi, fino a 144 fibre in un cavo, tubi multipli sono usate. In altri tipi, una barretta di alluminio ha parecchie scanalature a spirale intorno all'esterno, in cui le fibre in tubi dell'amplificatore sono risiedute. L'unità della fibra è coperta di nastro adesivo di plastica o d'acciaio e tutto circondato con i fili di alluminio e d'acciaio. Le diverse fibre possono essere in «tubi dell'amplificatore sciolto», in cui il diametro interno del tubo è maggior della fibra fuori del diametro, o possono «essere attenuate strettamente» dove l'amplificatore di plastica è ricoperto direttamente sopra al vetro. Le fibre per OPGW sono tipo monomodale. Forniamo soltanto a OPGW il tubo di acciaio inossidabile.
Caratteristica tecnica
| No. | Dati tecnici | ||||||||
| Tipo di prodotto | Tipo della struttura | Tenore di fibre massimo | Sezione del cavo dell'asse | Diametro | Peso del cavo | Rate Tensile Strength | 20℃DC | Capacità corrente di periodo ridotto | |
| (mm2) | (millimetro) | (kg/km) | (kN) | Resistenza | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40- [51; 9] | 6/3.0/20AS, unità ottica 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50- [58; 11,5] | 6/3.2/20AS, unità ottica 1/3.2 | 24 | ≈50 | 9,6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70- [77; 24] | 6/3.8/20AS, unità ottica 1/3.8 | 48 | ≈70 | 11,4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70- [42; 38] | 6/3.8/40AS, unità ottica 1/3.8 | 48 | ≈70 | 11,4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
Struttura del cavo
Caratteristiche
Grande diametro, grande capacità della fibra
La struttura è stabile e l'affidabilità è alta
Capacità eccellente contro capacità corrente di cortocircuito eccezionale e del lato
La progettazione d'incaglio ottimale può ottenere la lunghezza in eccedenza di fibra ottica secondaria • Il numero dei fili può essere progettato in due o tre strati
Partita con i fili di terreno di intesa
Lunghezza standard del tamburo
2000m/drum & 4000m/drum
Specificazione della fibra
| Caratteristiche | Valori specificati | Unità | |||
| Caratteristica geometrica | |||||
| Diametro del rivestimento | 125.0±1.0 | µm | |||
| Non circolarità del rivestimento | ≤1.0 | % | |||
| Diametro ricoprente | 245.0±10.0 | µm | |||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0 | µm | |||
| Non circolarità ricoprente | ≤6.0 | % | |||
| errore di concentricità del Centro-rivestimento | ≤0.8 | µm | |||
| Caratteristica meccanica | |||||
| Arricciatura | ≥4 | m. | |||
| Tensione di prova | ≥0.69 | GPa | |||
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N | ||
| Valore di picco | 1.3-8.9 | N | |||
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05 | dB | ||
| Ф32mm, cerchi 1, a 1550nm | ≤0.05 | dB | |||
FAQ
Q1.Are voi società per azioni o produttore?
Siamo il produttore con l'esperienza di 30 anni di produzione del cavo saltato dell'aria, OPGW & ADSS.
Inoltre, siamo fornitore anche qualificato della griglia dello stato della Cina.
Q2.About la qualità?
prova di 100% il nostro cavo prima della consegna.
Ordine di Q3.Trial?
Sì, l'ordine di prova è disponibile.
Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.
Tempo di Q4.Delivery?
Normalmente circa i giorni lavorativi 3-7days, ma dipende dalla quantità di ordine.
Prodotti e logo di Q5.Customized?
Sì, assicuriamo il servizio del ODM & dell'OEM.
