Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: MINI-24G657A1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10km
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
24 fibre G657A1 soffiate in cavi della fibra del cavo a fibre ottiche del cavo a fibre ottiche FTTH |
Numero di fibre: |
24F |
Tipo della fibra: |
G.657.A1 |
Diametro del cavo: |
2.8mm±0.05mm |
Guaina esterna: |
Polietilene ad alta densità |
Colore della guaina: |
Verde o customerized |
Tipo di installazione: |
Trivellazione a getto dell'aria |
Temperatura di stoccaggio: |
-30℃ a +50℃ |
Nome di prodotto: |
24 fibre G657A1 soffiate in cavi della fibra del cavo a fibre ottiche del cavo a fibre ottiche FTTH |
Numero di fibre: |
24F |
Tipo della fibra: |
G.657.A1 |
Diametro del cavo: |
2.8mm±0.05mm |
Guaina esterna: |
Polietilene ad alta densità |
Colore della guaina: |
Verde o customerized |
Tipo di installazione: |
Trivellazione a getto dell'aria |
Temperatura di stoccaggio: |
-30℃ a +50℃ |
24 fibre G657A1 soffiate in cavi della fibra del cavo a fibre ottiche del cavo a fibre ottiche FTTH
Applicazioni
Il cavo a fibre ottiche di FTTH può essere utilizzato come il cavo flessibile dei segmenti di distribuzione nelle reti di FTTH e può essere posto da che fornisce per collegare il punto di diramazione con il punto di accesso per gli abbonati. Il cavo è inoltre applicabile nelle reti principali, nelle reti di area metropolitana e nelle reti di accesso.
Caratteristica tecnica:
| Cavo P/N | MINI-24-2.8 |
| Numero di fibra | 24 |
| Spessore del rivestimento | Valore nominale: 0.20mm |
| Diametro del cavo | 2.8±0.1mm |
| Peso del cavo | 7.0kg/km |
| Minuti raggio di piegamento Statico/dinamico |
10 / diametro del cavo di 20 x |
| Temperatura di stoccaggio | -30 a +50℃ |
| Temperatura dell'installazione | -10 a +40℃ |
| Temperatura di operazione | -20 a +50℃ |
| Vita del cavo | 25 anni |
Specificazione della fibra:
| Fibra di singolo modo | 9/125um OS2 G.657A1 |
| Dispersione cromatica | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| Attenuazione - cavo | |
| Massimo @1310nm (dB/km) | 0,35 |
| @1550nm massimo (dB/km) | 0,24 |
| @1625nm massimo (dB/km) | 0,26 |
| Lunghezza d'onda di taglio del cavo (λcc) (um) | ≤1260 |
| Diametro di campo di modo | |
| @1310nm (um) | 8.6-9.3 |
| @1550nm (um) | 9.5-10.5 |
| Diametro del rivestimento | 125.0±0.7 |
| Non circolarità placcata | ≤1% |
| Diamter ricoprente (um) | 235-245 |
| Il centro/errore placcato di concentricità (um) | ≤0.5 |
| Ricoprire/errore placcato di concentricità (um) | ≤12 |
| Lunghezza d'onda zero della dispersione (λ0) (nanometro) | 1302-1322 |
| Indice di rifrazione del gruppo | |
| @1310nm | 1,467 |
| @1550nm | 1,468 |

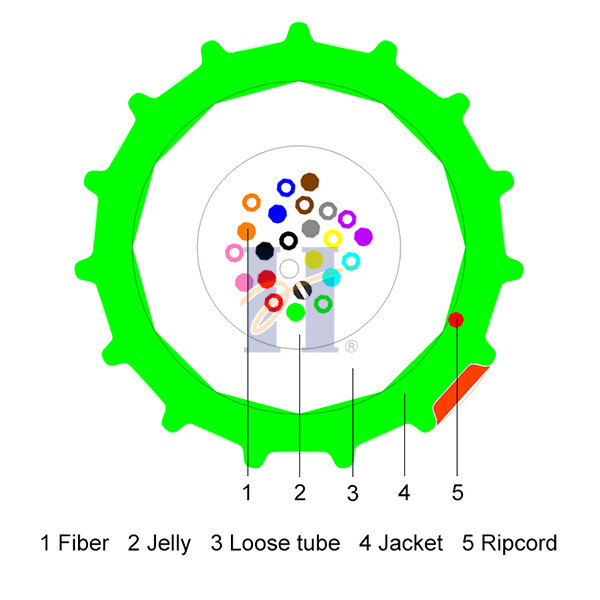

Struttura del cavo:
1. Guaina dell'HDPE 2. fibra 3. gelatina 4. tubo sciolto 5. Ripcord
Caratteristiche meccaniche ed ambientali
| Oggetto | Metodo di collaudo | Risultati della prova | Valore specificato | |
| Prestazione di tensione | IEC 60794-1-21-E1 | Sforzo a fibra ottica | Attenuazione supplementare | Resistenza alla trazione massima = tension≈2× permissibile a breve termine (tensione permissibile a lungo termine) |
| A breve termine: ≤0.3% Lungo termine: ≤0.1% |
A breve termine: Lungo termine<0> di Δa: DB Δa≤0.03 | |||
| Schiacciamento | IEC 60794-1-21-E3 | A breve termine: Lungo termine<0>
di Δa: DB Δa≤0.03 La guaina esterna non ha crepa visibile. |
Forza schiacciante a breve termine = 600N Forza schiacciante a lungo termine = 300N |
|
| Curvatura di cavo | IEC 60794-1-21-E11A | Dopo la prova, la fibra ottica non si rompe La guaina esterna non ha crepa visibile. |
R: diametro del cavo di 20 x |
|
| Tutta la prova ottica è continuato a 1550 nanometro | ||||
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra: (Colore su misura supporto)
| 1 blu | 13 blu |
| Arancia 2 | Arancia 14 |
| 3 verde | 15 verde |
| 4 Brown | 16 Brown |
| 5 grigio | 17 grigio |
| 6 bianco | 18 bianco |
| 7 rosso | 19 rosso |
| 8 nero | 20 nero |
| 9 giallo | 21 giallo |
| Viola 10 | Viola 22 |
| Rosa 11 | Rosa 23 |
| 12 acque | 24 acque |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HUIYUAN GCYFXTY 24 G652D [no. del tamburo] [Mese anno]
Informazioni di ordine
| Numero delle fibre | Classe della fibra | Nome di parte |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80MM |
