Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: MINI-12G652D
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10km
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
12 micro del cavo a fibre ottiche della fibra G652D che fornisce il quadro d'interconnessione del ca |
Numero di fibre: |
Fibra 12 |
Tipo della fibra: |
G.652.D |
Diametro del cavo: |
2.0mm±0.03mm |
Materiale del rivestimento: |
Polietilene |
Tipo della fibra: |
Monomodale & misto |
Colore della guaina: |
Supporto customerized |
Metodo dell'installazione: |
Microducts |
Nome di prodotto: |
12 micro del cavo a fibre ottiche della fibra G652D che fornisce il quadro d'interconnessione del ca |
Numero di fibre: |
Fibra 12 |
Tipo della fibra: |
G.652.D |
Diametro del cavo: |
2.0mm±0.03mm |
Materiale del rivestimento: |
Polietilene |
Tipo della fibra: |
Monomodale & misto |
Colore della guaina: |
Supporto customerized |
Metodo dell'installazione: |
Microducts |
12 micro del cavo a fibre ottiche della fibra G652D che fornisce il quadro d'interconnessione del cavo a fibre ottiche di FTTH
Applicazione
Aria fornita
Sistema del cablaggio interno
FTTx
Caratteristiche
Il tubo sciolto materiale complesso speciale, riduce gli strizzacervelli del tubo nella temperatura fredda.
Equilibrio accurato di lunghezza della fibra, prestazione stabile di temperatura e meccanica.
Il controllo particolare di tecnica, impedisce la forma della guaina che si increspa durante l'installazione.
Materiale del rivestimento dell'HDPE che migliora la prestazione di salto.
Caratteristica tecnica:
| Cavo P/N | GCYFXY-12-2.3 |
| Tenore di fibre | 12 |
| Spessore del rivestimento | Valore nominale: 0.20mm, valore medio: 0.15mm |
| Diametro | 2.3±0.1mm |
| Peso del cavo | 5,0 kg/km |
| Attenuazione (monomodale) | ≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm |
| Resistenza alla trazione | 50N |
| Schiacciare | 600N/100mm |
Specificazione della fibra:
| Caratteristiche | Valori specificati | |
| Diametro di campo di modo | a 1310nm | 9.2±0.4µm |
| a 1550nm | ± 10,4 0.6mm | |
| Coefficiente di attenuazione | a 1310nm | ≤0.40dB/km |
| a 1550nm | ≤0.30dB/km | |
| Diametro del rivestimento | 125.0±1.0µm | |
| Non circolarità del rivestimento | ≤1.0% | |
| Diametro ricoprente | 245.0±10.0µm | |
| errore di concentricità del Rivestimento-rivestimento | ≤12.0µm | |
| Non circolarità ricoprente | ≤6.0% | |
| errore di concentricità del Centro-rivestimento | ≤0.8µm | |
| Arricciatura | ≥4m | |
| Tensione di prova | ≥0.69GPa | |
| Forza ricoprente della striscia | Valore medio | 1.0-5.0N |
| Valore di picco | 1.3-8.9N | |
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05dB |
| Ф32mm, cerchi 1, a 1550nm | ≤0.05dB | |

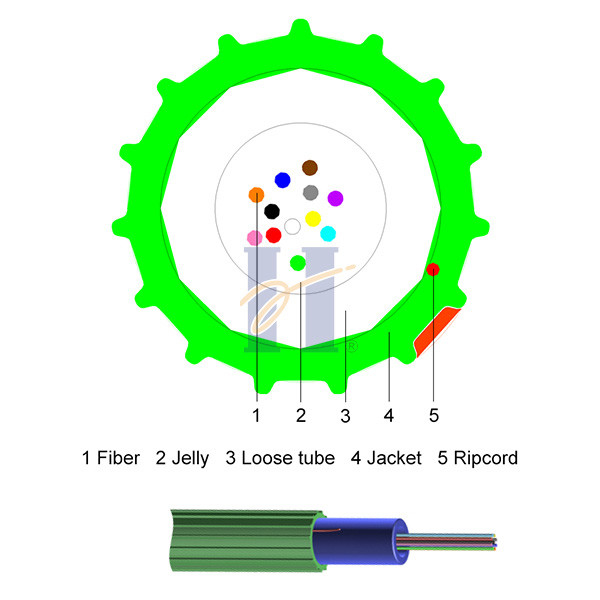

Struttura del cavo:
1. Guaina dell'HDPE 2. fibra 3. gelatina 4. tubo sciolto 5. Ripcord
Caratteristiche meccaniche ed ambientali
| Oggetti | Unisca | Specifiche | Metodo di collaudo |
| Tensione (lungo termine) | N | 30 | IEC 60794-1-2-E1 |
| Tensione (a breve termine) | N | 60 | |
| Schiacciamento (lungo termine) | N/10cm | 300 | IEC 60794-1-2-E3 |
| Schiacci (a breve termine) | N/10cm | 600 | |
| Raggio di curvatura minimo (dinamica) | millimetro | 20D | IEC 60794-1-2-E11A |
| Raggio di curvatura minimo (elettricità statica) | millimetro | 10D | |
| Temperatura di funzionamento | ℃ | -30~+50 | IEC 60794-1-2-F1 |
| Temperatura di stoccaggio | ℃ | -20~+50 |
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra: (Colore su misura supporto)
| 1 blu |
| Arancia 2 |
| 3 verde |
| 4 Brown |
| 5 grigio |
| 6 bianco |
| 7 rosso |
| 8 nero |
| 9 giallo |
| Viola 10 |
| Rosa 11 |
| 12 acque |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HUIYUAN GCYFXTY 12 G652D [no. del tamburo] [Mese anno]
