Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: MINI-4G652D
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10km
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Internet di fibra ottica del cavo ottico del cavo a fibre ottiche GCYFXTY di 4F FTTh G652D FTTH |
Numero di fibre: |
Fibra 4 |
Fibra: |
G652D |
Diametro del cavo: |
2.0mm±0.05mm |
Materiale della guaina: |
Polietilene ad alta densità |
Applicazione: |
Aria fornita |
Distanza saltata: |
1km |
Microduct applicabile: |
5.00/3.50mm |
Nome di prodotto: |
Internet di fibra ottica del cavo ottico del cavo a fibre ottiche GCYFXTY di 4F FTTh G652D FTTH |
Numero di fibre: |
Fibra 4 |
Fibra: |
G652D |
Diametro del cavo: |
2.0mm±0.05mm |
Materiale della guaina: |
Polietilene ad alta densità |
Applicazione: |
Aria fornita |
Distanza saltata: |
1km |
Microduct applicabile: |
5.00/3.50mm |
Internet di fibra ottica del cavo ottico del cavo a fibre ottiche GCYFXTY di 4F FTTh G652D FTTH
Descrizione
Il cavo a fibre ottiche del FTTH di Huiyuan è progettato per che fornisce nel microduct. Ha di diametro basso e leggero eccellenti.
Di piccola dimensione e leggero
Composto del materiale da otturazione della metropolitana che assicura protezione chiave per le fibre
Progettazione unica della guaina con le scanalature assicurando prestazione di salto della buona aria
L'alto salto si accelera a 50m/min ed alla distanza lungamente di salto fino a 1000m
Concedere spegnere e sostituire con i nuovi cavi per tenere superiorità tecnica
Concedendo tagliare le micro condotte dovunque in qualunque momento per il ramo senza influenze su altri cavi, botole di risparmio, fori della mano e giunti del cavo
Caratteristica tecnica:
| Tipo di cavo | GCYFXY-4-2.0 |
| Tenore di fibre | 4 |
| Spessore della guaina |
Valore nominale: 0.20mm Valore medio: 0.15mm |
| Diametro del cavo | 2.0±0.1mm |
| Peso | 4,0 kg/km |
| Attenuazione | ≤0.35dB/km @1310nm ≤0.22dB/km @1550nm |
| Resistenza alla trazione di massimo | 40 N |
| Massimo che schiaccia forza | 600 N/100mm |
| Raggio di piegamento minimo Statico/dinamico |
10 / diametro del cavo di 20 x |
Specificazione della fibra:
| Caratteristiche | Valori specificati | |
| Diametro di campo di modo | a 1310nm | 9.2±0.4µm |
| a 1550nm | ± 10,4 0.6mm | |
| Coefficiente di attenuazione | a 1310nm | ≤0.40dB/km |
| a 1550nm | ≤0.30dB/km | |
| Diametro del rivestimento | 125.0±1.0µm | |
| Non circolarità del rivestimento | ≤1.0% | |
| Diametro ricoprente | 245.0±10.0µm | |
| errore di concentricità del Rivestimento-rivestimento | ≤12.0µm | |
| Non circolarità ricoprente | ≤6.0% | |
| errore di concentricità del Centro-rivestimento | ≤0.8µm | |

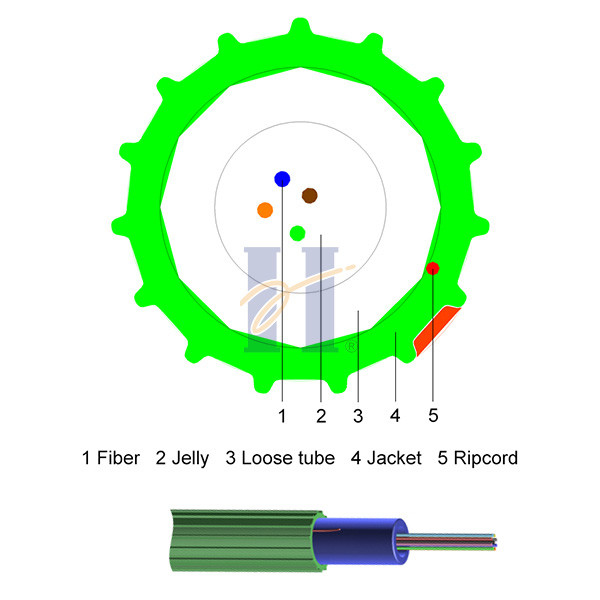

Struttura del cavo:
1. Guaina dell'HDPE 2. fibra 3. gelatina 4. tubo sciolto 5. Ripcord
Prestazione del meccanico
| Oggetto | Metodo di collaudo | Risultati della prova | Valore specificato | |
| Piegamento ripetuto | IEC 60794-1-21-E6 | Dopo la prova, dB Δa≤0.03 La guaina esterna non ha crepa visibile. |
R: diametro del cavo di 20 x Carico di piegamento: 15N Periodi di piegamento: 25 |
|
| Torsione | IEC 60794-1-21-E7 | Dopo la prova, dB Δa≤0.03 La guaina esterna non ha crepa visibile. |
Angolo di torsione: ±180º Carico di torsione: 15N Tempi di torsione: 5 |
|
| Curvatura di cavo | IEC 60794-1-21-E11A | Dopo la prova, la fibra ottica non si rompe La guaina esterna non ha crepa visibile. |
R: diametro del cavo di 20 x 10 giri Tempi di cicli: 5 |
|
| Tutta la prova ottica è continuato a 1550nm | ||||
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Colore della fibra: (Colore su misura supporto)
| Fibra No.1 = blu |
| Fibra No.2 = arancia |
| Fibra No.3 = verde |
| Fibra No.4 = rosso |
Stampa del testo del cavo: (Testo su misura supporto)
MINI 4 G652D [no. del tamburo] [Mese anno] [marcatura del tester] di HYOC
