Dettagli del prodotto
Luogo di origine: La Cina
Marca: HYOC
Certificazione: ISO9001
Numero di modello: OPGW-60
Termini di trasporto & di pagamento
Quantità di ordine minimo: 4KM
Prezzo: 1000USD/KM to 3000USD/KM
Imballaggi particolari: Tamburo del ferro
Tempi di consegna: 30 giorni
Capacità di alimentazione: 1000KM/Month
Livello di tensione: |
100kv a 1000kv |
Numero di fibre: |
12f a 48f |
Resistenza alla trazione: |
50KN a 200KN |
Metta in cortocircuito corrente: |
20 200kA a ² s |
Livello di tensione: |
100kv a 1000kv |
Numero di fibre: |
12f a 48f |
Resistenza alla trazione: |
50KN a 200KN |
Metta in cortocircuito corrente: |
20 200kA a ² s |

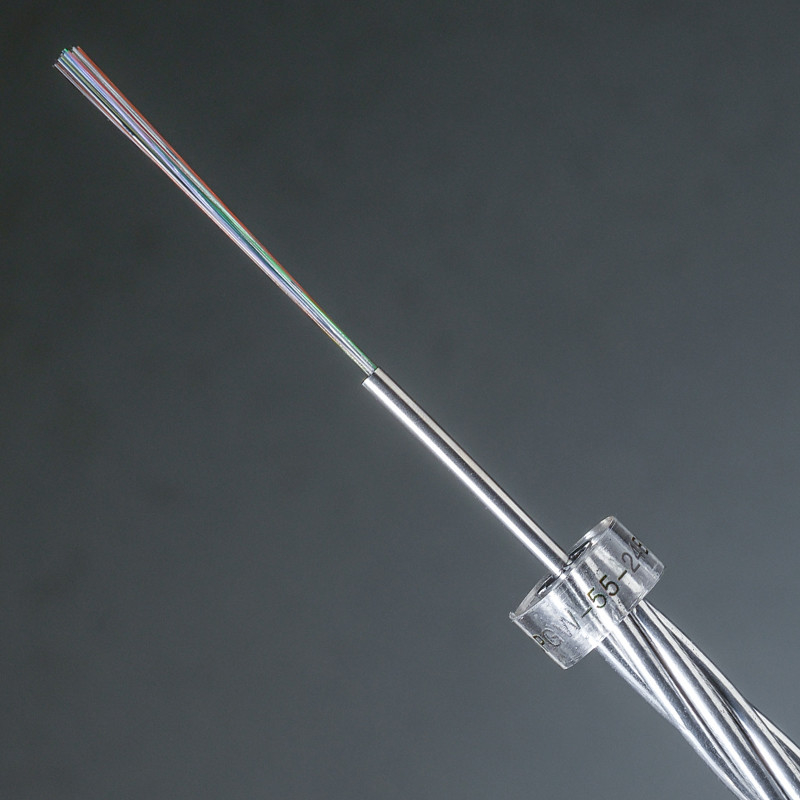

Cavo sopraelevato dei acs delle messe a terra fuori della linea elettrica sopraelevata aerea cavo a fibre ottiche del opgw di progettazione del tubo di acciaio inossidabile
Descrizione:
Le progettazioni del OPGW/OPPC di HUIYUAN (messa a terra sopraelevata composita di fibra ottica & conduttore ottico di fase) sono basate sulla tecnologia altamente affidabile e robusta del tubo di acciaio inossidabile. Il tubo di acciaio inossidabile neanche è incagliato nel primo strato di OPGW/OPPC (progettazione incagliata della metropolitana) o è disposto nel centro di cavo (progettazione centrale della metropolitana).
Caratteristiche:
L'unità di fibra ottica di acciaio inossidabile del tubo sciolto centrale ed altri cavi sono torti simultaneamente
La fibra può ottenere una migliore lunghezza in eccesso nel tubo di acciaio inossidabile
La progettazione precisa della sezione trasversale del cavo assicura le proprietà elettriche, proprietà meccaniche e fisiche e la stabilità termica del cavo
Redditizio
Alta qualità
Norme:
ITU-T G.650: Definizioni e metodi di prova per gli attributi lineari e deterministici di fibra monomodale ed il cavo
ITU-T G.652: Caratteristiche di una fibra ottica e di un cavo monomodali
IEC 60793-2-50 B1.3: Specificazione sezionale per le fibre di singolo modo della classe B
IEEE 1138: Costruzione standard delle messe a terra sopraelevate a fibra ottica composite (OPGW) per uso sulle linee elettriche di impianto elettrico
ASTM B398: Specificazione standard per cavo di lega d'alluminio 6201-T81 per gli usi elettrici
ASTM B 415: Specificazione standard per dei i conduttori d'acciaio rivestiti d'alluminio Duro disegnati
ASTM B416: Specificazione per dei i conduttori d'acciaio rivestiti d'alluminio Concentrico-Disposizione-incagliati
EIA/TIA-455: Metodi di prova standard per le fibre ottiche, cavi, trasduttori, sensori, colleganti e terminanti i dispositivi ed altre componenti a fibra ottica
VIA 492A: Specificazione generica per le fibre ottiche della guida d'onda
VIA 472A: Specificazione sezionale per i cavi a fibra ottica di comunicazione per uso aereo esterno
Struttura del cavo:
Dettagli tecnici: (sotto è il cavo tipico per riferimento)
| Oggetti | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| No/diametro del tubo ottico (millimetri) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| No/diametro del cavo di AL (millimetri) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| No/diametro del cavo di ACS (millimetri) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Diametro del cavo (millimetri) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Peso del cavo (chilogrammi) | 415 | 320 | 374 | 432 | 527 |
| Resistenza di CC (20℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Modulo di elasticità (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Capacità di cortocircuito (² s del Ka) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| Temperatura massima di operazione (℃) | 200 | 200 | 200 | 200 | 200 |
| Numero di fibre massimo | 48 | 32 | 48 | 52 | 30 |
| Contattici per maggiori informazioni | |||||
Dettagli della fibra (G652D):
| Caratteristiche | Valori specificati | Unità | ||
| Diametro di campo di modo | a 1310nm | 9.2±0.4 | µm | |
| a 1550nm | 10.4±0.6 | µm | ||
| Coefficiente di attenuazione | a 1310nm | ≤0.40 | dB/km | |
| a 1550nm | ≤0.30 | dB/km | ||
| Lunghezza d'onda zero della dispersione (λ0) | 1300 - 1324 | nanometro | ||
| Pendio zero massimo della dispersione (S0max) | ≤0.092 | ps/(nanometro2·chilometro) | ||
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro | ||
| Diametro del rivestimento | 125.0±1.0 | µm | ||
| Non circolarità del rivestimento | ≤1.0 | % | ||
| Diametro ricoprente | 245.0±10.0 | µm | ||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0 | µm | ||
| Non circolarità ricoprente | ≤6.0 | % | ||
| errore di concentricità del Centro-rivestimento | ≤0.8 | µm | ||
| Arricciatura | ≥4 | m. | ||
| Tensione di prova | ≥0.69 | GPa | ||
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N | |
| Valore di picco | 1.3-8.9 | N | ||
| Macro perdita di piegamento | Ф60mm, 100 cerchi | a 1550nm | ≤0.05 | dB |
| Ф32mm, cerchi 1 | a 1550nm | ≤0.05 | dB | |
Lunghezza del tamburo
Secondo i vostri requisiti
Colore della fibra: (Colore su misura supporto)
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Nero | Giallo | Porpora | Rosa | Acqua |
Nota:
I requisiti del dettaglio devono essere inviati noi per il calcolo dei prezzi e di progettazione cavo. I requisiti sotto sono devono:
, Livello di tensione dell'elettrodotto
B, numero di fibre
Disegno della struttura del cavo, di C & diametro
D, resistenza alla trazione
F, capacità di cortocircuito
