Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: EPFU-12G652D-1.65
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10km
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Pacco di salto del cavo a fibre ottiche delle fibre 12 G652D EPFU del pacco dell'aria di FTTH |
Numero di fibre: |
12F |
Classe della fibra: |
G652D |
Tipo della fibra: |
Modalità singola |
Diametro del cavo: |
1.65mm |
Colore della guaina: |
Giallo o su misura |
Peso del cavo: |
1.8kg/km |
Rivestimento: |
HDPE |
Nome di prodotto: |
Pacco di salto del cavo a fibre ottiche delle fibre 12 G652D EPFU del pacco dell'aria di FTTH |
Numero di fibre: |
12F |
Classe della fibra: |
G652D |
Tipo della fibra: |
Modalità singola |
Diametro del cavo: |
1.65mm |
Colore della guaina: |
Giallo o su misura |
Peso del cavo: |
1.8kg/km |
Rivestimento: |
HDPE |
Pacco di salto del cavo a fibre ottiche delle fibre 12 G652D EPFU del pacco dell'aria di FTTH
Descrizione
L'unità saltata della fibra dell'aria di HUIYUAN (anche conosciuta come EPFU) è progettata per le applicazioni aero-soffiate dell'installazione, facendo uso dei sistemi del microduct nelle reti di accesso. Ha sotto le caratteristiche:
Il pacco di fibra si è incapsulato in uno strato dell'acrilato
Fino a 24 fibre ottiche colore-codificate
Piccolo pacco di fibra eccellente
Strato esterno dell'HDPE più duro per migliorare prestazione di salto
Fibra monomodale & mista facoltativa
Caratteristica tecnica:
| Oggetti | Parametro | |
| Fibra ottica | G652D | |
| Tipo della fibra | Monomodale | |
| Numero di fibra | 12C | |
| Materiale esterno della guaina | HDPE di Vergin | |
| Diametro nominale del cavo (±0.05mm) | 1.65mm | |
| Cabli approssimativamente il peso (kg/km) | 1,8 | |
| Resistenza alla trazione massima | Periodo ridotto | 16N |
| Resistenza massima di schiacciamento | Periodo ridotto | 100N/100mm |
| Raggio di piegamento minimo | Dinamico | 36 millimetri |
| Elettricità statica | 18 millimetri | |
| Salto dell'aria | Attrezzatura: PR140, condotta: 5/3.5mm, pressione di soffiatura: ≤10bar, Lunghezza di salto tipica: 1000m |
|
| Microduct applicabile | tubo di 5.00/3.50mm | |
Prova di salto:
| Numero di fibre | 12F |
| Attrezzatura di prova | PLUMETTAZ UM25; ERICSSON F; CATWAY FBT-1.1 |
| Condotta standard | 5.0/3.5 millimetri |
| Pressione d'aria | 7bar/10bar |
| Distanza di salto tipica | 500m / 800m |
| Tempo di salto tipico | 15min/20min |
Specificazione della fibra:
| Caratteristiche | Valori specificati | Unità | |
| Diametro di campo di modo | a 1310nm | 9.2±0.4 | µm |
| a 1550nm | ± 10,4 0,6 | millimetro | |
| Coefficiente di attenuazione | a 1310nm | ≤0.40 | dB/km |
| a 1550nm | ≤0.30 | dB/km | |
| Lunghezza d'onda zero della dispersione (λ0) | 1300 ~1324 | nanometro | |
| Pendio zero massimo della dispersione (S0max) | ≤0.092 | ps/(nm2·chilometro) | |
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro | |
| Coefficiente di dispersione | 1285~1330nm | ≤3.5 | ps/(nanometro·chilometro) |
| 1550nm | ≤18 | ps/(nanometro·chilometro) | |
| Efficace indice di rifrazione del gruppo (Neff) | a 1310nm | 1,466 | - |
| a 1550nm | 1,467 | - | |
| Diametro del rivestimento | 125.0±1.0 | µm | |
| Non circolarità del rivestimento | ≤1.0 | % | |
| Diametro ricoprente | 245.0±10.0 | µm | |
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N |
| Valore di picco | 1.3-8.9 | N | |
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05 | dB |
| Ф32mm, cerchi 1, a 1550nm | ≤0.05 | dB | |

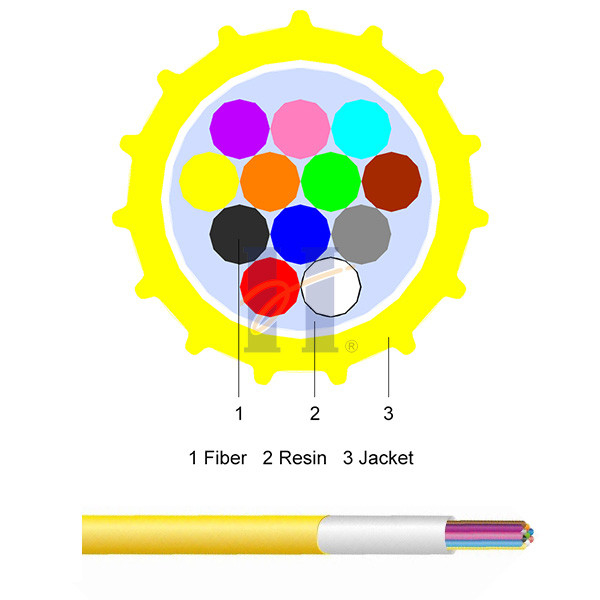

Costruzione del cavo:
1. Fibra di G652D 2. resina 3. fibre del riempitore 4. scanalatura 5. guaina dell'HDPE
Prestazione meccanica
| Prestazione meccanica (tutte le misure ottiche a 1300 nanometro e a 850 nanometro) | |||
| Prova | Metodo di prova | Parametri della prova | Specificazione di prodotto |
| Prestazione di tensione | En 187000 A1/501 IEC60 794-12-E1 | Il carico è min di massa della durata 10 di 1km (1W) | Razza ≤0.4% della fibra all'incremento di attenuazione della forza 1No ed allo sforzo massimi della fibra 0,05% dopo la prova. |
| Carico di servizio di tensione | Durata massima W/3 della vita del prodotto | Prestazione di tensione data qui sopra, caricamento di vita del prodotto secondo il best practice di industria. | |
| Flessione | IEC 60794-1-2-E11A | Giri dei diametri 40mm x 3 5 cicli a 20°C | incremento di attenuazione 1No dopo la prova. |
| Schiacciamento I | IEC 60794-1-2-E3 | un piatto da 100 millimetri, 100N, 1 min, 3 prove ai posti differenti | incremento di attenuazione 1No dopo la prova. |
| Schiacciamento II | IEC 60794-1-2-E3 | un piatto da 100 millimetri, 500N, 15 min, 3 prove ai posti differenti | Nessun fibre rotte. |
Lunghezza standard del tamburo
2000m/drum & 4000m/drum
Colore della fibra: (Colore su misura supporto)
| BACCANO | No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Rosso | Verde | Blu | Giallo | Bianco | Grigio | Brown | Viola | Acqua | Nero | Arancia | Rosa |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HYOC FU 12F G652D [no. del tamburo] [Mese anno]
Dettagli d'imballaggio:
| Numero di fibre |
Lunghezza |
Dimensione d'imballaggio |
Peso lordo |
| 12 fibre | 1000m/drum | 510*510*200mm | 8kg |
| 2000m/drum | 510*510*200mm | 10kg | |
| 3000m/drum | 510*510*300mm | 14kg | |
| 4000m/drum | 510*510*300mm | 15kg |
