Dettagli del prodotto
Luogo di origine: Chengdu, Cina
Marca: HUIYUAN
Certificazione: ISO9001
Numero di modello: EPFU-4G652D-1.15
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10km
Prezzo: negotiable
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5 - 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union,
Capacità di alimentazione: 5000Km/Month
Nome di prodotto: |
Cavo a fibre ottiche saltato saltato del centro G652D EPFU del cavo a fibre ottiche 4 dell'aria |
Numero di fibre: |
4 core |
Fibra: |
G652D |
Diametro del cavo: |
1.15mm±0.03mm |
Peso del cavo: |
1kg/km |
Materiale della guaina: |
Tutto l'nuovo HDPE |
Applicazione: |
per uso dell'interno, rete |
Distanza del colpo: |
1000 metri |
Nome di prodotto: |
Cavo a fibre ottiche saltato saltato del centro G652D EPFU del cavo a fibre ottiche 4 dell'aria |
Numero di fibre: |
4 core |
Fibra: |
G652D |
Diametro del cavo: |
1.15mm±0.03mm |
Peso del cavo: |
1kg/km |
Materiale della guaina: |
Tutto l'nuovo HDPE |
Applicazione: |
per uso dell'interno, rete |
Distanza del colpo: |
1000 metri |

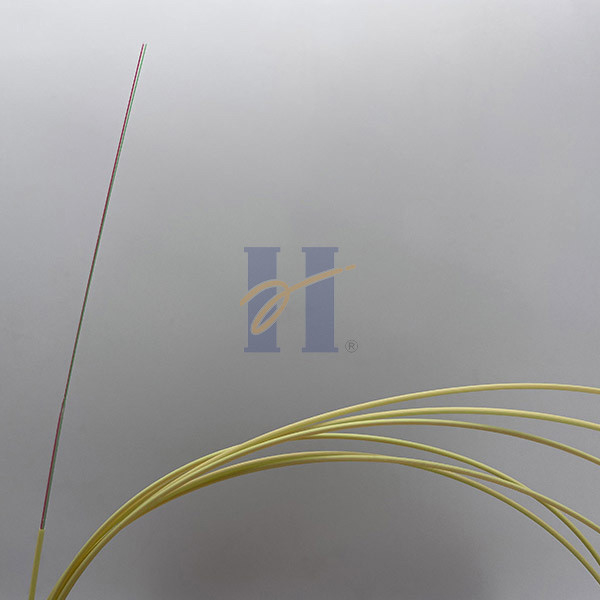

Cavo a fibre ottiche saltato saltato del centro G652D EPFU del cavo a fibre ottiche 4 dell'aria
Descrizione
I cavi saltati dell'unità della fibra dell'aria di Huiyuan (EPFU) sono una famiglia dei cavi di micro-canalizzazione di un corso d'acqua per i microducts di fino a 3.5mm di diametro interno. È un cavo a fibre ottiche leggero della costruzione con il diametro eccellente, completamente dielettrico, il rivestimento asciutto e giallo tutti dell'HDPE. Le fibre del cavo sono codificate sotto EIA/TIA-598, o potreste personalizzare il vostro proprio colore. Ogni cavo contiene fino a 24 fibre protettive da uno strato morbido dell'acrilato. I cavi sono progettati per installazione soffiando dell'aria.
Caratteristica tecnica:
| Oggetti | Valore | |
| Fibra ottica | G652D | |
| Tipo della fibra | Singolo modo | |
| Numero di fibra | fibra 4 | |
| Materiale esterno della guaina | Polietilene | |
| Diametro nominale del cavo (±0.05mm) | 1.15mm | |
| Cabli approssimativamente il peso (kg/km) | 1 | |
| Resistenza alla trazione massima | Periodo ridotto | 9N |
| Gamma di temperature | Installazione | -10℃ a +40℃ |
| Stoccaggio | -20℃ a +60℃ | |
| Operazione | -20℃ a +60℃ | |
Prova di salto:
| Numero di fibre | 4F |
| Condotta standard | 5.0/3.5 millimetri |
| Pressione d'aria | 10bar |
| Distanza di salto tipica | 1000 m. |
| Tempo di salto tipico | min 20 |
Specificazione della fibra:
| Caratteristiche | Parametro | Unità | |
| Diametro di campo di modo | a 1310nm | 9.2±0.4 | µm |
| a 1550nm | ± 10,4 0,6 | millimetro | |
| Coefficiente di attenuazione | a 1310nm | ≤0.40 | dB/km |
| a 1550nm | ≤0.30 | dB/km | |
| Diametro del rivestimento | 125.0±1.0 | µm | |
| Non circolarità del rivestimento | ≤1.0 | % | |
| Diametro ricoprente | 245.0±10.0 | µm | |
| Tensione di prova | ≥0.69 | GPa | |
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N |
| Valore di picco | 1.3-8.9 | N | |
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05 | dB |
| Ф32mm, cerchi 1, a 1550nm | ≤0.05 | dB | |
Struttura del cavo:
1. Fibra ottica 2. resina 3. fibre del riempitore 4. scanalatura 5. guaina dell'HDPE
Norme:
| ITU-T G.652.D | Caratteristiche di una fibra ottica e di un cavo monomodali |
| ANSI/TIA/EIA 598-C | Codifica a colori a fibra ottica del cavo |
| 60794-1-2:2017 di IEC | Cavi a fibra ottica - parte 1-2: Specificazione generica - di base metodi di prova del cavo ottico - orientamento di generale |
| 60068-2-38:2009 di IEC | Prova ambientale - parte 2-38: Prove - prova Z/AD: Temperatura composita/prova ciclica di umidità |
| 60794-5:2014 di IEC | Cavi a fibra ottica - parte 5: Specificazione sezionale - Microduct che cabla per l'installazione soffiando |
Lunghezza standard del tamburo
2000m/drum, 4000m/drum & 6000m/drum
Inoltre accetti la lunghezza su misura del tamburo
Colore della fibra: (Colore su misura supporto)
| No. | 1 | 2 | 3 | 4 |
| Colore | Blu | Arancia | Verde | Brown |
Stampa del testo del cavo: (Testo su misura supporto)
[Marcatura del tester] di HYOC EPFU 4 G652D [no. del tamburo] [Mese anno]
Dettagli d'imballaggio:
| Numero di fibre |
Lunghezza (m/drum) |
Dimensione d'imballaggio (millimetro) |
Peso lordo (kg/drum) |
| 4 fibre | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
